一.种子形态生理表型产品与解决方案-多光谱种子表型成像系统

VideometerLab 4多光谱种子表型成像系统是丹麦理工大学与丹麦Videometer公司开发，是用于种子研究先进的多光谱表型成像设备，典型客户为ISTA国际种子检验协会、ESTA欧洲种子检验协会、John Innes Centre、LGC化学家集团、奥胡斯大学等等，利用该系统发表的文章已经超过300篇。

Videometer种子表型表型成像系统可测量种子如尺寸、颜色、形状等，间接测定种子参数如种子纯度、发芽百分比、发芽率、种子健康度、种子成熟度、中寿命等。种子活力综合种子活力是种子发芽和出苗率、幼苗生长的潜势、植株抗逆能力和生产潜力的总和（发芽和出苗期间的活性水平与行为），是种子品质的重要指标，具体包括吸涨后旺盛的代谢强度、出苗能力、抗逆性、发芽速度及同步性、幼苗发育与产量潜力。种子活力是植物的重要表型特征，传统检测方法包括低温测试、高温加速衰老测试、幼苗生长测定等。

该系统也可以对细菌、虫卵、真菌等进行高通量成像测量，进行病理学、毒理学或其它研究。对于拟南芥等冠层平展的植物，可以进行自动的叶片计数等。

Videometer Lab 4是一款新型、功能强大且性价比高的表型成像测量系统。通过控制系统就可以进行高分辨率多光谱成像。基础模块包括可见光成像，UV紫外成像以及NIR成像。可固定摄像头或移动摄像头。因拍照速度迅速，可实现较高通量成像。可以测量较小的样品，比如拟南芥等小植株、用多孔板培养的植物、多孔板里的叶圆片、以及植物的种子等，分析软件功能强大。

Videometer通过测量样品在19种不同波长的LED频闪光下的成像来获取有用的信息。这些图像可以独立分析使用，也可以叠加起来合成高分辨率的彩色图像。Videometer备选模块包括叶绿素荧光成像模块，能够实现叶绿素荧光成像（叶绿素a和叶绿素b）。

Videometer种子表型活力成像系统包括种子形态测量、种苗多光谱荧光成像检测等现代技术，全面检测种子的形态、发芽及其抗逆性，是目前种子表型活力较全面的无损检测系统，是种子及种苗表型分析的较佳组合。

主要技术特点

LED光源技术，测量样品在19个波段下成像获取种子各种信息，VideometerLab多光谱荧光成像技术，高通量、高灵敏度检测种苗表型、叶绿素含量、活力、光合效率及抗逆性等，进一步分析种子的反射光谱及种子含水量等。种子形态测量参数：种子数量、长度、宽度、体积大小、表面积、周长及颜色分析

种子、种质资源库建设

种子叶绿素荧光成像测量，可用于小植株表型测量以及生态学研究，研究植物密度、宽度、叶柄长、叶片数、叶色、叶长、叶面积、叶颜色、叶病斑、绿度指数，花径、花面积、花、色分级、画图像提取，果实品质、纵径、果形指数、果实颜色分级，如小侧根、绒毛研究等。

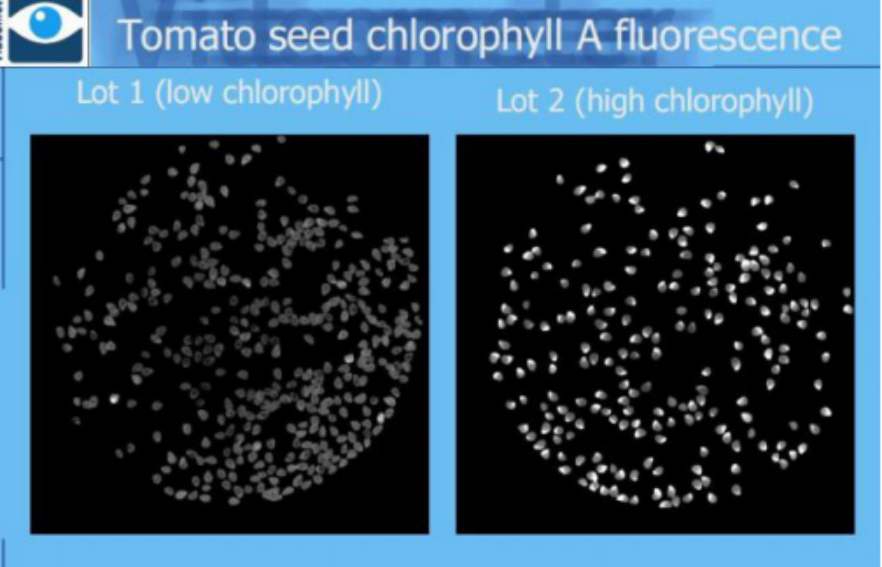

叶绿素含量测量以及生物钟节奏研究。叶绿素含量多少与种子活力密切相关，可用此作为种子活力筛选的一个重要指标，系统还可用于Marker标记测量，如GFP绿色荧光蛋白等。

利用Videometer多光谱表型研究平台发表的部分文章

1、Classification of Processing Damage in Sugar Beet (Beta vulgaris) Seeds by Multispectral Image Analysis

2、Systematic establishment of colour descriptor states through image-based phenotyping

3、利用多光谱成像系统结合化学计量法无损鉴别高品质西瓜种子的可行性。

4、Genebank seed accession phenotyping through spectral imaging

5、Recent Applications of Multispectral Imaging in Seed Phenotyping and Quality Monitoring—An Overview

6、Utilization of computer vision and multispectral imaging techniques for classifcation of cowpea (Vigna unguiculata) seeds

7、Final report: Application of  multispectral imaging (MSI) to  food and feed sampling and  analysis FSA Contract Reference No.: SEP-EOI-05
Project Deliverable: 5

种子研究部分文章列表

1.A virtual seed file: the use of multispectral image analysis in the management of genebank seed accessions

2.Multispectral imaging as a potential tool for seed health testing of spinach (Spinacia oleracea L.)

3.Classification of different tomato seed cultivars by multispectral visible-near infrared spectroscopy and chemometrics

4.Viability prediction of Ricinus cummunis L. seeds using multispectral imaging

5.Online variety discrimination of rice seeds using multispectral imaging and chemometric methods

6.Classification of Processing Damage in Sugar Beet (Beta vulgaris) Seeds by Multispectral Image Analysis

7.Nondestructive determination of transgenic Bacillus thuringiensis rice seeds (Oryza sativa L.) using multispectral imaging and chemometric methods

8.Use of multispectral images and chemometrics in tomato seed studies

9.Discrimination in varieties of rice seeds with multispectral imaging using support vector machine

10.Rapid Discrimination of High-Quality Watermelon Seeds by Multispectral Imaging Combined with Chemometric Methods

11.Non-destructive discrimination of conventional and glyphosate-resistant soybean seeds and their hybrid descendants using multispectral imaging and chemometric methods

12.Discrimination of Kernel Quality Characteristics for Sunflower Seeds Based on Multispectral Imaging Approach

13.Multispectral imaging – a new tool in seed quality assessment?

14.Classification of Haploid and Diploid Maize Seeds by Using Image Processing Techniques and Support Vector Machines

15.Use of partial least squares discriminant analysis on visible-near infrared multispectral image data to examine germination ability and germ length in spinach seeds

16.Identification of Haploid Maize Seeds using Gray Level Co-occurrence Matrix and Machine Learning Techniques

17.Effects of Polymer Coating on Rice Seed Germination

18.Recent advances in emerging techniques for non-destructive detection of seed viability: A review

19.Optimization of Germination Inhibitors Elimination from Sugar Beet (Beta vulgaris L.) Seeds of Different Maturity Classes

20.Differentiation of alfalfa and sweet clover seeds via multispectral imaging

21.Integrating Optical Imaging Tools for Rapid and Non-invasive Characterization of Seed Quality: Tomato (Solanum lycopersicum L.) and Carrot (Daucus carota L.) as Study Cases

22.Determination Of Sitotroga cerealella (Lepidoptera: Gelechiidae) Infestation In Wheat Seeds By Radiographic And Multispectral Image Analysis

23.Geographical and inter-annual patterns of seed viability in the threatened cold desert perennial Ivesia webberi, and the prospect of nondestructive seed testing methods*

24.Multispectral and X-ray images for characterization of Jatropha curcas L. seed quality

25.Discrimination of Pepper Seed Varieties by Multispectral Imaging Combined with Machine Learning

26.Non-destructive identification of single hard seed via multispectral imaging analysis in six legume species

27.Seed germination and seedling growth parameters in nine tall fescue varieties under salinity stress

28.A novel approach for Jatropha curcas seed health analysis based on multispectral and resonance imaging techniques

29.Cultivar Discrimination of Single Alfalfa (Medicago sativa L.) Seed via Multispectral Imaging Combined with Multivariate Analysis

30.Chlorophyll fluorescence as a new marker for peanut seed quality evaluation

31.Non-Destructive Identification of Naturally Aged Alfalfa Seeds via Multispectral Imaging Analysis

32.Autofluorescence‑spectral imaging as an innovative method for rapid, non‑destructive and reliable assessing of soybean seed quality

33.Research on Classification Method of Eggplant Seeds Based on Machine Learning and Multispectral Imaging Classification Eggplant Seeds

二、种子结构显微表型研究系统-计算机断层扫描系统CT

植物作为地球上常见到的景物,是组成地球生态系统非常重要的一部分,多年来,研究者一直在探索植物生命及其生长过程的奥秘并取得一定成果。花朵是植物重要的器官之一,不仅种类繁多,并且具有复杂的形态结构和生命特性,高精度、高真实感的花朵对象模型仍然是研究热点问题之一。但是由于花朵本身结构复杂、内部组织贴合紧密等原因,使得三维植物器官数据场分割工作一直是一项具有挑战性的课题。为解决植物器官CT图像的分割和可视化问题,可以植物花朵器官为研究对象,利用X射线计算机断层扫描系统(CT)获取花朵体数据信息,并对获取的花朵体数据信息进行分割处理,采用形态学细化算法对每幅分割后的植物器官图像进行骨架提取,获取特征端点的,从而为植物器官的表面重建提供数据支撑。

计算机断层扫描技术还可用于种子质量控制以及种子检测标准确立，该系统能检测细微的内部结构（种皮、外壳、胚芽、空腔）。

对每一粒种子检测，都需要复杂的处理流程。检测的目的是为了保证其不变高品质。尽管有各种实验方法可以选择，但是在种子检测方面，X射线仍是比较可靠的方法，通过影响处理系统，CT设备可监测到每一粒种子。自2003年起，Frauhofer EZRT开始了种子CT断层扫描系统的研究，近年来，对植物材料的研究已经从种子扩展到植物根、茎、果实等领域，走在CT植物表型研究的前列。其中一款自动化系统，种子无需单独分开，软件可将每粒种子从混合种子中分离，从而简化了样品制备，能在一次实验中实现大量种子检测。此外，也可实现自动机械臂取料，托盘内科放置多个小盒。操作界面简单，校准或系统射线管温度控制均为独立。该设备可实现对种子内部结构的稳定、清晰成像，几何分辨率约为50um。

种子内部结构计算机断层扫描系统

Fraunhofer植物计算机断层扫描表型成像系统采用微焦点X射线成像原理进行分辨率三维成像，可以在不破坏样品（无需染色、无需切片）的情况下，获得高精度三维图像，显示样品内部详尽的三维信息，并进行结构、密度的定量分析，适用于观察植物化石样品结构和植物活体组织的细胞结构，近年来被广泛应用于结构学、组织学、生物学特别是古生物学等研究领域，例如花、果实、种子、根系等研究。

计算机断层扫描技术还可用于种质资源采集、种子表型、种子质量控制以及种子检测标准确立，该系统能检测细微的内部结构（种皮、外壳、胚芽、空腔）。

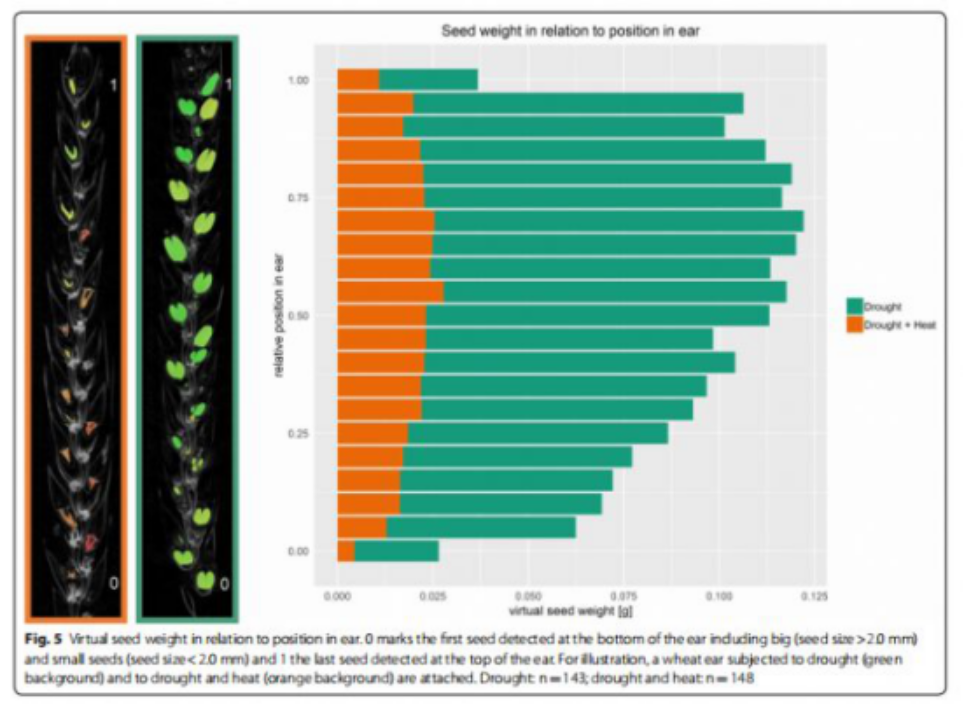

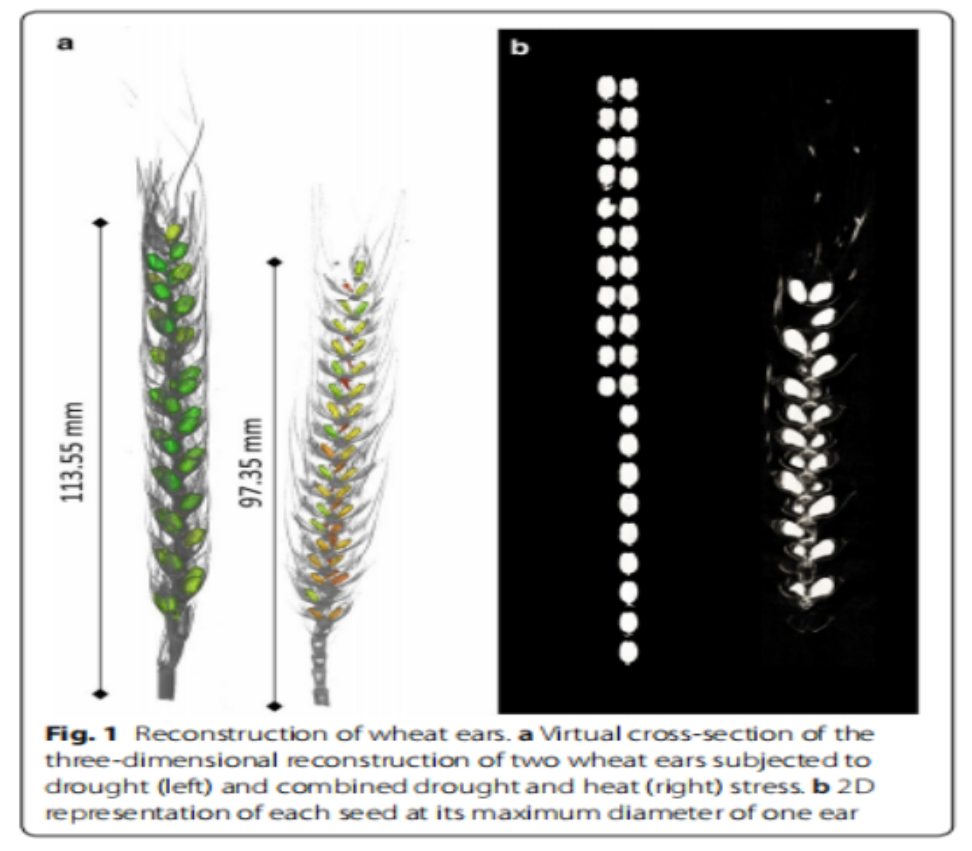

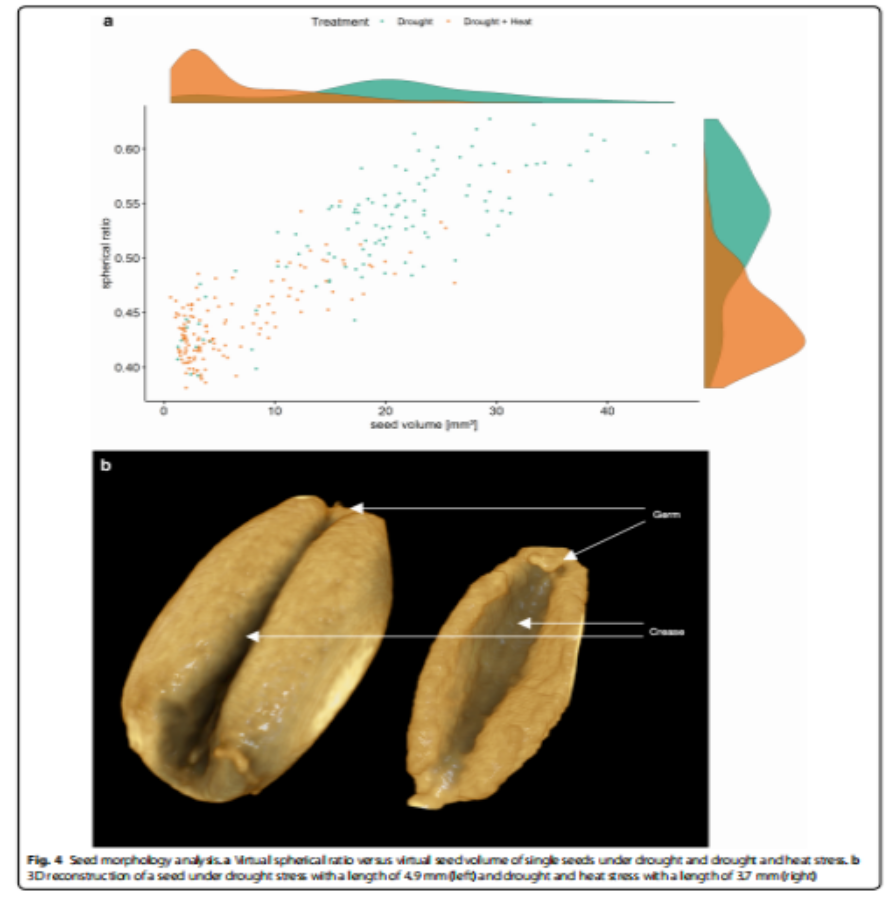

Fraunhofer研究院的EZRT研究所科研人员，利用该系统发表了题为Drought and heat stress tolerance screening in wheat using computed tomography的论文，研究使用计算机断层扫描系统对麦穗进行了断层扫描研究，可对种子结构例如种子变形等进行预测和测量，文章发表在Plant Methods上。

Fraunhofer植物计算机断层扫描系统采用微焦点X射线成像原理进行超高分辨率三维成像，可以在不破坏样品（无需染色、无需切片）的情况下，获得高精度三维图像，显示样品内部详尽的三维信息，并进行结构、密度的定量分析，适用于观察植物化石样品结构和植物活体组织的细胞结构，近年来被广泛应用于结构学、组织学、生物学特别是古生物学等研究领域，例如花、果实、种子、根系等研究。

Fraunhofer研究院是著名的应用技术研究院，很多工业技术都源自于该研究所。Fraunhofer专门成立的植物表型CT研究组致力于CT技术应用在植物的表型研究上。与传统医学CT不同，植物CT研究需要独特算法和软件等，Fraunhofer研究院在该研究领域位于领先位置。与传统医学CT不同，植物CT研究需要独特算法和软件等。Frauhofer研究院在该研究领域位于世界前沿

近年来，Fraunhofer团队一直致力于将计算机断层扫描技术应用于植物表型研究领域，特别是专注于植物结构高分辨率无损检测。其中一个研究方向为研究外在胁迫因素对植物微观结构的影响，研究方向有木质部结构如何对胁迫，如干旱做出反应。在干旱环境下，一些植物不再为叶片或整个枝条提供水分。研究另外一个方向是不同植物基因品系的内部微观结构特征。

Fraunhofer开发出了便携式、台式、落地式以及高通量等多个系列专门针对植物表型研究开发的计算机断层扫描系统。

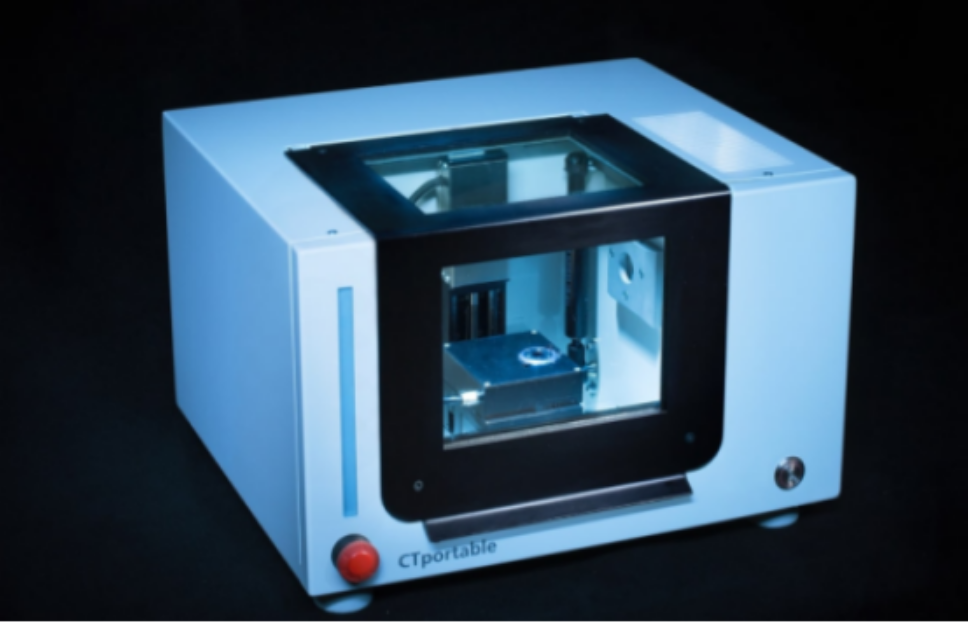

1、便携式种子断层扫描仪

应用于对植物种子、小型果实内部结构变化的研究。可以无损地探索不同植物种子腔体、胚和胚乳的变化，测量种子内部的三维结构和小型果实的内部变化，设备小巧便携，操作简单，具有中分辨率和高分辨率两种选择。

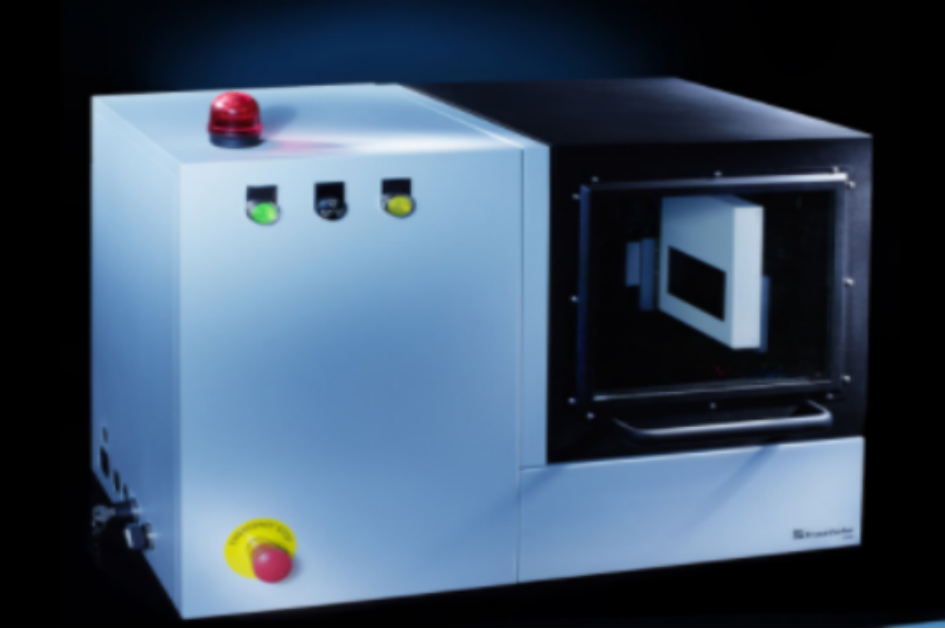

2.台式种子断层扫描成像系统

广泛应用于植物对植物根系、茎杆的内部结构变化的研究。可以无损地探索盆栽中不同植物的根系变化，也可以测量茎杆等植物器官的3D结构。

Drought and heat stress tolerance screening in wheat using computed tomography

三、种子形态生理表型与结构表型综合分析

高通量种子表型与精准播种一体化系统

整合各种相机模块的高通量种子表型与精准播种一体化系统

SeQso种子表型播种一体化系统是利用多种设备高通量测量种子表型并对种子大数据进行分析，同时可对种子进行播种，将萌发幼苗与对应种子相关联。该种子表型播种一体化系统是一款多功能种子测量与分析平台。硬件包括种子进样器来分离并计量种子，系统可选配多种测量模块来鉴别种子并将种子播种。播种装置可将种子播种在微量滴定板或定制播种盘或种子载体。系统可以对所有种子进行测量并追溯单个种子，每个单个种子都生成大量数据集。如需要播种装置，每种种子的数据可与播种相关联，例如将幼苗萌发数据或性状与较初种子相关联。

产品特点：模块化系统，多测量模块，多播种备选，大数据分析工具，1000 种子/小时，应用作物，所有种子：0.5mm ~20mm，可定制

标准模块：彩色成像：提供颜色、性状 (20+ 参数）以及质构数据；X光成像：提供X光吸收 (饱满程度)和内部形态学数据；多光谱成像；叶绿素荧光成像 (CF)；高光谱成像 VNIR (400nm-1000，约300波段)；微量滴定板播种台：可在24、48和96微量滴定板播种

机器硬件模块备选

SeQso种子表型播种一体化系统由传送带机架、 种子进样器以及控制数据采集模块组成。该平台可添 加不同模块以获得相应功能。数据导出为CSV格式数 据，图像数据标准为TIF/BMP格式。

新增模块：高光谱成像NIR(950nm~1700nm，约300 个波段)，花青素荧光，绿色荧光蛋白成像(GFP)，根据客户特殊需求，还提供定制模块或播种备选
