HAIP全系列高光谱植物表型成像系统

发表时间:2021-12-27 13:48:49点击:1628

来源:北京博普特科技有限公司

分享:

HAIP是高光谱农业成像平台简称(Hyperspectral Agricultural Imaging Platform)。该系统普遍采用轻便设计(仅280g-1.5kg左右)、内置高性能计算机、性价比高、用户友好等特点。HAIP公司由来自德国的遥感、机器视觉和人工智能、光学和机械电子领域专业人士创建,核心团队拥有全面的专业经验:如机电一体化、深度感官、纳米光学技术、计算机科学、机器学习、财务销售、景观生态、远程遥感背景等。HAIP公司已在欧美市场获得巨大成功。HAIP设备的一个重要应用领域是植物表型和育种领域,可用该工具对植物品系、病虫害等进行客观评估。


HAIP公司年轻核心人员

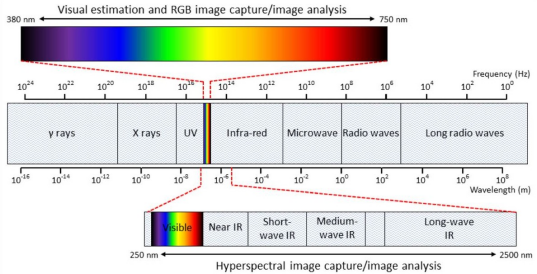

电磁辐射波段

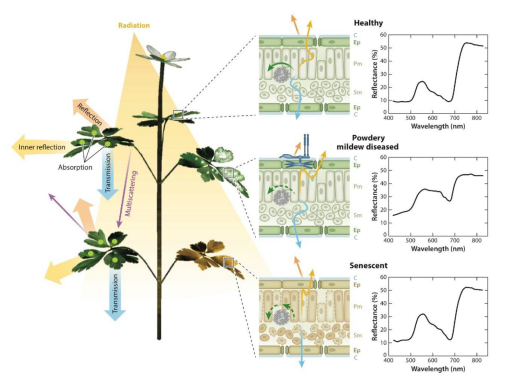

植被反射


植物胁迫检测


HAIP系列产品

HAIP BlackBullet

HAIPBlackBullet高光谱成像系统是德国制造的轻便、智能高光谱成像平台,内置高性能计算机,采用先扫描推扫模式,是一款多功能、多任务科研级相机系统;可选配无人机、田间测量三脚架,适合野外移动式测量或长期观测使用。这个高光谱系统提供本地图像光谱分辨率为540x540px,RGB图像分辨率1080*1080px,波长范围从500到1000nm(250波段,可定制)可用于环境遥感、农林遥感、精准农业、物种分类、植物科学、成分分析等研究。系统还可配置外照明宽带BlackBright LED照明。


产品特点

智能高光谱线扫描

无需外部移动

VNIR(500-1000nm)

近红外范围内高信噪比

250个光谱波段

超轻设计(<300 g)

RGB与HIS同步

用于预处理的内部CPU

技术参数

光谱特性

波长范围:500-1000nm

波段数:250

光谱分辨率:5nm

光谱取样:2 nm

空间特性

RGB分辨率:1080*1080px

光谱分辨率:540*540px

光学特性

视野(FOW):28°

传感器特性

探测器:CMOS

传感器尺寸:200万px

辐射分辨率:10bit

整合时间:<4秒

数据大小(原始):600 MB/数据立方体

相机属性

连接:GigE

工作温度:-10-+50°C

防护等级:IP 40

功耗:5V DC/15 W

尺寸:60*60*82 mm

重量:280g

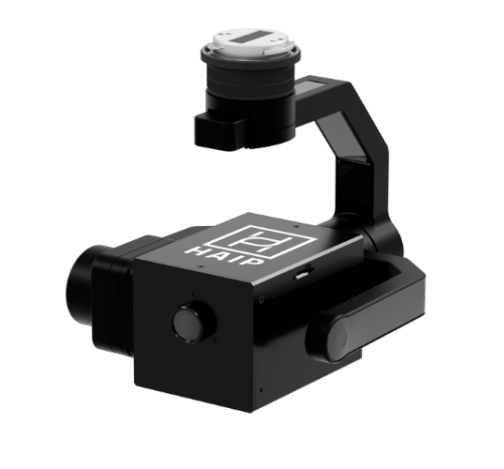

HAIP BlackBird

BlackBird VNIR 传感器方便用于在无人机上拍摄高光谱图像。重量小于300g,专门用于大疆系列,如经纬 DJI200和DJI300系列。即插即用的无人机高光谱方案。BlackBirdt基于高光谱线扫描传感器构建,在图像采集获取全高光谱数据立方体时无需移动传感器。在图像采集时,无人机盘旋在一个测量点,因配有云台,传感器稳定性极好。相机控制和动力支持可与大疆Skyport界面一起工作,通过远程控制器。通过DJI API ,可获取诸如远程相机激发、RGB直播以及飞行规划支持。未来还会添加其它功能。因系统内置计算单元,可进行预处理。如有需要,可个性选择所要光谱范围,减少数据量。系统还采用了特殊坚固外壳,IP防护级别高,确保耐用。

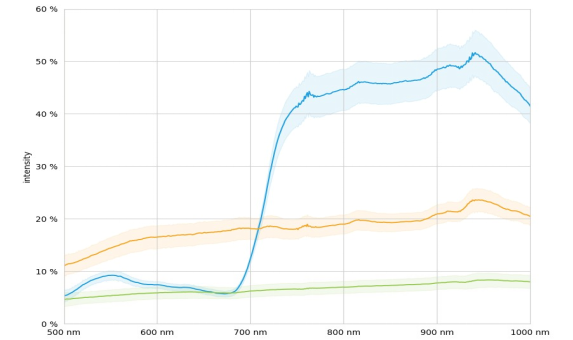

高品质光谱,噪音低。上图显示了所画圈内平均像素的标准偏差。

产品特点

智能高光谱线扫描

无需外部移动

VNIR(500-1000nm)

近红外范围内高信噪比

250个光谱波段

超轻设计(<300 g)

RGB与HIS同步

用于预处理的内部CPU

技术参数

光谱特性

波长范围:500-1000nm

波段数:250

光谱分辨率:5nm

光谱取样:2 nm

空间特性

RGB分辨率:1080*1080px

光谱分辨率:540*540px

光学特性

视野(FOW):28°

传感器特性

探测器:CMOS

传感器尺寸:200万px

辐射分辨率:10bit

整合时间:<4秒

数据大小(原始):600 MB/数据立方体

相机属性

连接:GigE

工作温度:-10-+50°C

防护等级:IP 40

功耗:5V DC/15 W

尺寸:60*60*82 mm

重量:小于600g(带云台、RGB以及HSI)

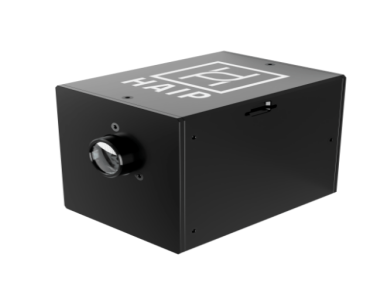

HAIP BlackIndustry

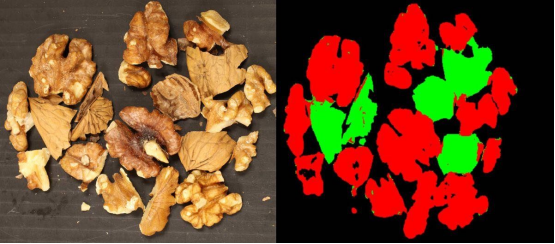

HAIP Solutions生产的BlackIndustry VNIR传感器采用智能线扫描(推扫式)技术,是涵盖了可见光与近红外高光谱波段的成像相机,可以极高空间分布率实时采集光谱数据。500nm~1000nm波长范围内,NIR波段信噪比高,特别适合工业在线应用领域。全帧帧速为540Hz,ROI帧速可达1000Hz,传感器适合用于高速传送带上,移动车等如植物科学、食品工业或工业领域。


特征

智能高光谱线扫描

设计适用工业在线领域

VNIR (500-1000 nm)

NIR范围高信噪比

100 光谱波段 (可选)

空间分辨率: 960px

帧速 540 Hz (FPS,全帧 )

内置GPU 、用于预处理

image.png   image.png

宽带LED灯管- BlackBright与BlackIndustry   BlackIndustry - 光谱反应

优化组合使用

光谱特性

光谱范围:500-1000 nm

波段数:100

光谱分辨率:5 nm

光谱采样:5 nm

空间特性

分辨率:960 px

传感器特性

检测器:CMOS

辐射分辨率:14 bit

帧速 (全帧):540 Hz(FPS)

帧速 (ROI):可达1000 Hz(FPS)

狭缝宽度 (默认):25 µm (应需求定制)

相机性能

镜头卡口:标准 C-Mount

连接:GigE

温度 (操作):-10 - +50°C

温度 (存储):-20 - +65°C

保护级别:IP 40

尺寸:90 * 90 * 122 mm

重量:1.300 g

个性化预处理

相机可进行数据预处理,相机内置CPU(Nvidia Jetson)。可通过GUI 或API控制并读取BlackIndustry数据。针对不同用户需求有专用软件包。

集成了卓越的光学设计技术、全息透射光栅技术、高端电子器件以及敏感CMOS检测器。,  BlackIndustry相机适合在苛刻的环境使用。

该高光谱传感器的空间分布率为 960 像素,有100个光谱波段,波长范围为  500 nm -1000 nm。光谱范围可定制选择。

外壳采用特殊设计、坚固耐用、IP防护级别高。如需额外照明, BlackBullet 可配合使用优化的宽 LED 灯条BlackBright。

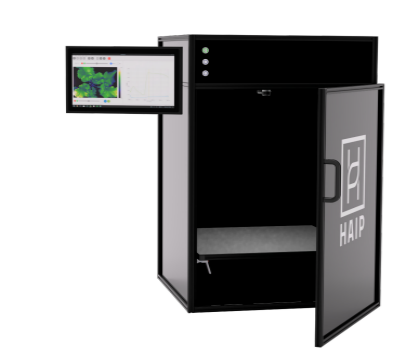

HAIP BLACKBOX

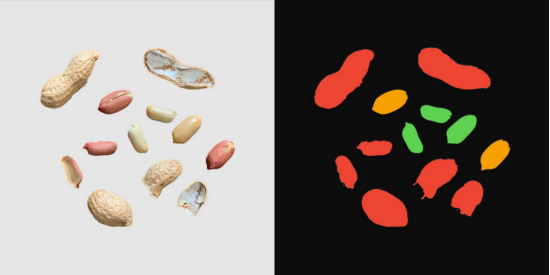

HAIP BLACKBOX高光谱成像柜集成度高,操作简单,可用于实验室快速获得观测目标在500-1000nm内的高光谱图像数据,是分辨率很高的高光谱系统。系统另配一台RGB传感器,与高光谱使用同一个光路,该配置使局部参照更加容易。该系统具有很好的信噪比,用户可进行更深度分析。HAIP高光谱成像柜可用于逆境胁迫研究、品种分类、植物科学、果实种子品质分析、成分分析等研究。


产品特征

光谱相机VNIR 500-1000 nm(CMOS)

光谱分辨率1nm,500波段

高分辨率工业RGB摄像机

定义光源、定义背景

15英寸触摸屏

直观的图形用户界面

先进的图像处理算法

用于预处理的内部CPU


产品参数

光谱特性

波长范围:500-1000nm

波段数:500

光谱分辨率:5nm

光谱取样:1nm

空间特性

RGB分辨率:2064*1544px

光谱分辨率:640*480px

HSI传感器特性

探测器:CMOS

传感器尺寸:120万px

辐射分辨率:10bit

整合时间(cube):4秒

数据大小(原始):600 MB/数据立方体

HSI摄像机特性

连接:GigE

工作温度:0-30°C

防护等级:IP 40

功耗:5V DC/15 W

尺寸:130*90*95mm

重量:<400g

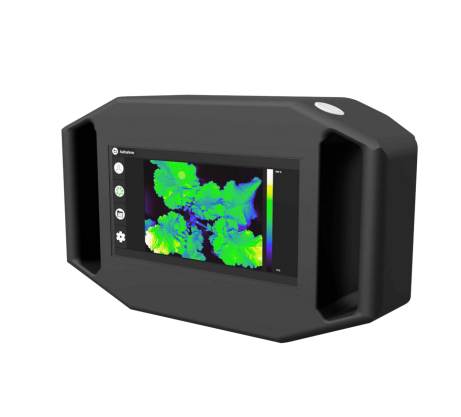

HAIP BLACKMOBILE

HAIP Solutions 公司的BlackMobile高光谱成像系统是一款智能手持式涵盖可见光和近红外波段范围的高光谱成像系统,可轻松、快速获取光谱数据,实现现场分析。相机集成了独有的宽带LED照明单元,无需外置光源,适合各种环境。该系统RGB分辨率:3840 * 2160 px,光谱分辨率:640 * 480 px。


系统配有大触摸屏,用户界面简洁,确保了实践应用。无需深度专业知识即可使用相机或解读结果,系统采用即用设计,处理结果可在屏幕上显示

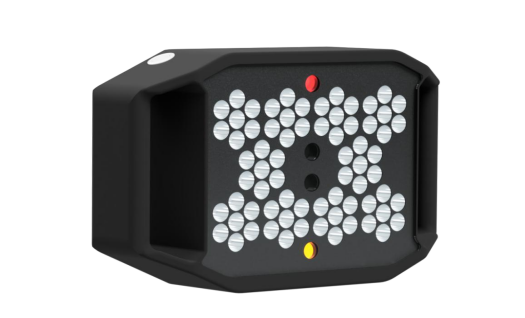

BlackMobile 背面:宽带LED照明

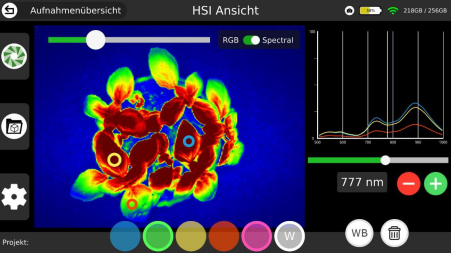

BlackMobile 软件正面面版图

特点

智能便携高光谱成像系统

测量迅速、易于使用

集成宽带LED照明单元

VNIR (500-1000 nm) HSI 与4K RGB

NIR范围高信噪比系统配有大触摸屏,用户界面简洁, 确保了实践应用。无需深度专业知识即可使用相机或解读结果,系统采用即用设计,处理结果可在屏幕上显示。

100 光谱波段

7“ 触摸屏显示

内置高性能GPU 用于数据处理

光谱特性

波长范围:500-1000nm

波段数量:100

光谱分辨率:5 nm

光谱采样:5 nm

空间性质

RGB分辨率:3840 * 2160 px

光谱分辨率:640 * 480 px

光学特性

视野(FOW):22 * 16.5 cm ( 50 cm)

传感器特性

传感器:CMOS

辐射分辨率:10 bit

积分时间(立方体):<3秒

数据尺寸(原始):120 MB/ 数据立方体

相机特性

连接:USB-C, WIFI

操作温度:0 - +30°C

保护级别:IP 64

功耗:20V / 5A USB-C PD

尺寸:250 * 165 * 70 mm

重量:1500g

高光谱成像系统优势

无需高光谱专业经验。系统用户界面会对成像步骤进行指导,确保数据品质。

高光谱传感器提供的100个光谱通道的空间分辨率为640*480像素,波长范围500-1000nm。

可单独选择所需光谱范围。要进行图像归档,使用了4K高清RGB传感器(8 百万像素),屏幕可同时显示RGB实时流。这可帮助用户在所有时间关注测量的图像细节。

BlackMobile可通过USB-C端口外置电源适配器 或移动电源充电。通过USB或WIFI远程连接、计算机可远程控制BlackMobile成像系统,采集、研究和输入数据。
