WIWAM植物表型成像系统由比利时SMO公司与GHent大学VIB研究所研制生产，整合了LED植物只能培养、自动化控制系统、叶绿素荧光成像测量分析、植物热成像分析、植物近红外成像分析、植物高光谱分析、植物多光谱分析、植物CT断层扫描分析、自动条码识别管理、RGB真3D成像等多项先进技术，以优化的方式实现大量植物样品以优化的方式实现大量植物样品——从拟南芥、水稻、玉米到各种其它植物的生理生态与形态结构成像分析，用于高通量植物表型成像分析测量、植物胁迫响应成像分析测量、植物生长分析测量、生态毒理学研究、性状识别及植物生理生态分析研究等。

WIWAM XY定制版是一款高通量植物表型成像平台，使用了高分辨率图像在可控条件下对植物进行表型成像。该系统配备有6MP-16 bit的相机系统以及各种光学滤波轮，有广泛用途，例如测量叶绿素荧光、红色荧光蛋白、绿色荧光蛋白、自荧光、RGB改进花青素反射指数以及叶绿素指数等。系统为自动系统，用于测量植物或植物部分的生物或非生物胁迫。

WIWAM XY定制版特点

WIWAM XY定制版组合了RGB, 叶绿素荧光、花青素、NIR和GFP/RFP图像处理，对生物和非生物胁迫的影响进行成像。这些相机也可为研究人员采集植物科学相关信息，另外还可对表型特征可视化。

目前科学家已经利用该定制系统在期刊上发表了数十篇文章。

植物表型成像系统WIWAM XY定制版产品介绍

WIWAM XY定制版是一款高通量可重复性表型机器人，用于对小型植物，如小玉米植物研究。该机器人可定期对多种植物参数进行自动化测量。WIWAM XY定制版代替了很多手工处理、省时省钱、精度较高。

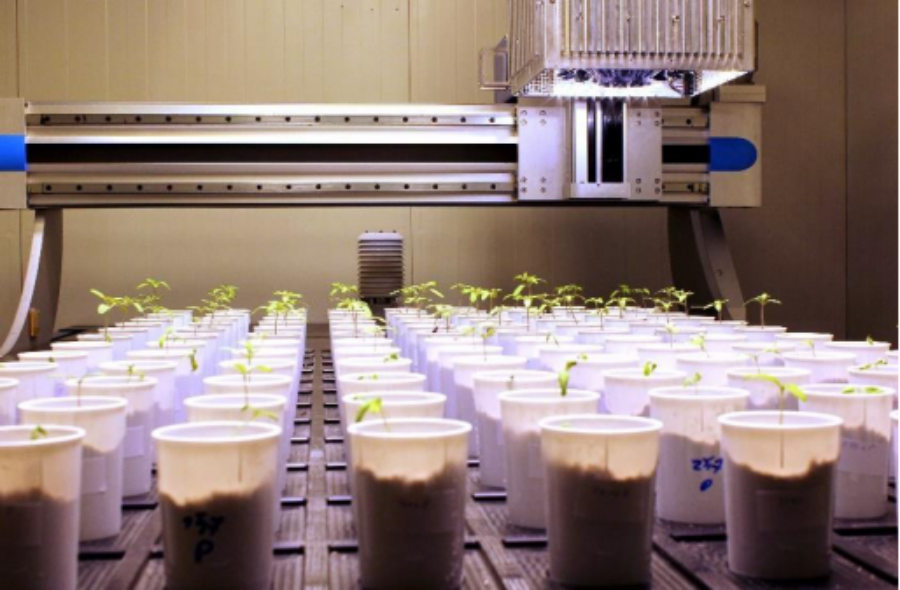

WIWAM XY定制版由花盆定位桌面，不同个体线路，上方XY机械臂组成。全套系统可以安装在现有生长室，内置高品质工业部件。

植物在各自花盆内生长，预设时间间隔，机器臂在桌面上方移动。RFID读取装置以及花盆底部的RFID标签，可作为额外花盆识别法，识别和校正桌面上因手工花盆安置造成的错误。

植物表型成像系统WIWAM XY定制版产品特点

1、植物表型成像系统WIWAM XY 可配置环境传感器

2、植物表型成像系统WIWAM XY 配有直观用户界面

3、开放式数据库结构

4、可提供全定制系统

5、高性能标配叶绿素荧光成像模块

标配叶绿素荧光成像模块

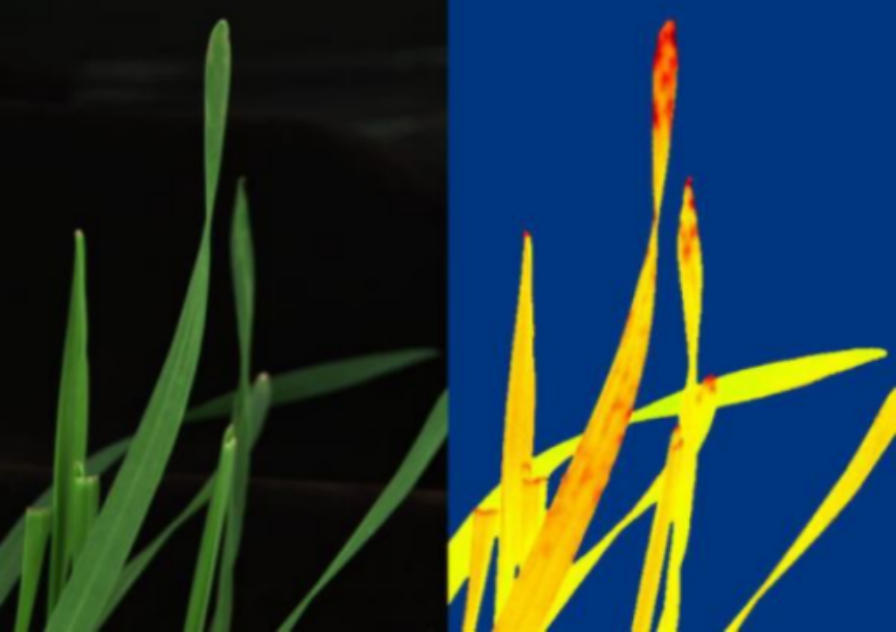

叶绿素荧光成像属于定制化设计，成像面积范围是从30x30cm到200x200cm，是目前适合大型植物植株成像的荧光成像系统。它可以顶部成像，也可以侧面成像，甚至顶部和侧面都成像；集成到高通量植物表型平台中，进行高通量的光合表型测量。该模块技术参数如下：Fo, FI, Fm, Ft, Fm’, FI’, Fo’, Fv/Fm, φPSII, φRO, NPQ, qN, qP, Rfd, NDVI,  RNIR, RChl, RAnth, RRed, RGreen, RBlue, Chl. Index, Ant. Index等。

叶绿素荧光成像技术参数

相机传感器类型：CCD

相 机 分 辨 率 ：140万像素

Binning：1 x 1到8 x 8

灰阶：14比特或16 384级灰阶

图像采集速度：30帧/秒

图像格式：16位RAW格式

光谱范围：350～950 nm

镜头类型：8 mm定焦，4

光学滤光片：6种高质量光学干涉滤光片，包括荧光、红光、绿光、蓝光、花青素和近红外滤光片

数据传输方式：Ethernet

叶绿素荧光激发光源：光强0-1 000 umol m-2 s-1

光化光源：光强0-1 000 umol m-2 s-1

多光谱和彩色图像光源：白色LED和近红外LED

成像面积：30 cm x 30 cm到200 cm x 200 cm，完全定制化设计

工作温度：+5～+40℃
