Pessl公司物联网分布式土壤墒情和环境生态监测系统Imetos-Radionode

发表时间:2020-05-06 13:55:52点击:1072

来源:北京博普特科技有限公司

分享:

Imetos 3.3物联网分布式土壤墒情和环境生态监测系统是通用的智能传感器平台设备,具有早期识别和警报功能(有SMS手机提醒功能);可以用来计划/控制和管理复杂的独立气象过程。该工作站专为不同气候区域的多种任务而设计,系统可以安装多达130种传感器,如土壤和空气湿度、温度、降雨、风速、风向、叶片湿度、总体辐射等传感器,系统可以将这些数据无线传输到有效的互联网数据库上。该数据库是较好的数据存储和处理平台。用户获得登录密码后,可以从任何地方的互联网终端登录并获得这些数据/报告和图表。信息来源于果园、田地和温室用户。使用者可以从网站上一个区域可输入或修改阈值和电话号码。操作无需专门软件。该系统系统仅需要有效的GPRS协议用于数据传输,在站点所在处也需要GSM的充分覆盖。该工作站是一组多功能、模块化配置的系统,运行完全免维护。该工作站采用太阳能充电电池。工作站可以连接多种传感器。即插即用模式便于工作站扩展传感器数目。

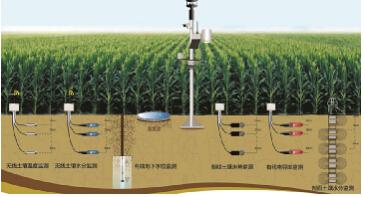

Imetos Radionode是一个物联网(IoT)大数据支持的土壤墒情与环境生态测量平台,设计简单易用,可广泛应用于任何环境和气候带,配套一个自动化田间控制系统,以云台管理和处理平台生成的数据,从而探究土壤墒情以及环境之间的动态关系。

Imetos 3.3主机可带多达12个Radionode子站,实现大区域、多电源土壤墒情以及生态环境的监测,该少有技术代表了业界较高水准。

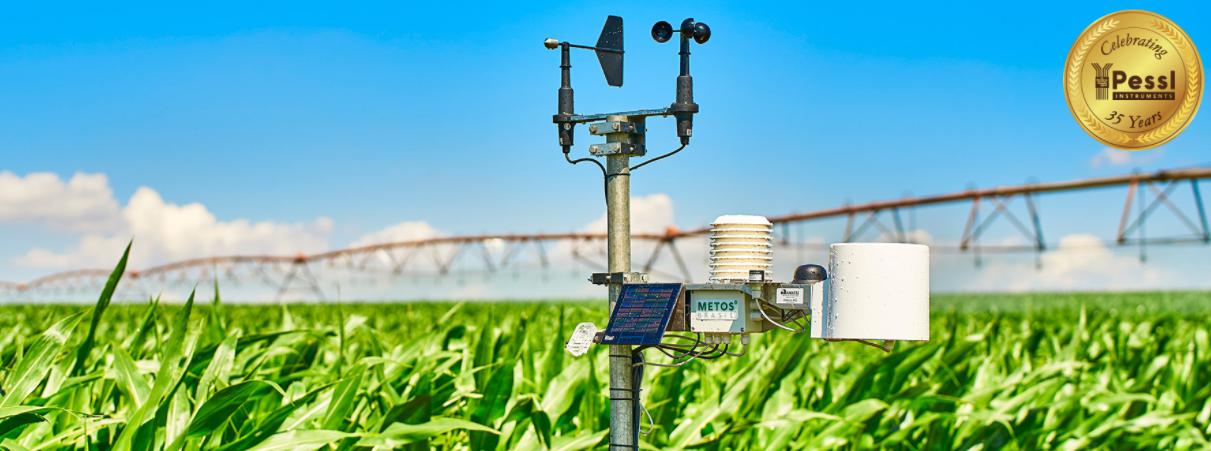

Imetos 3.3


RadioNode

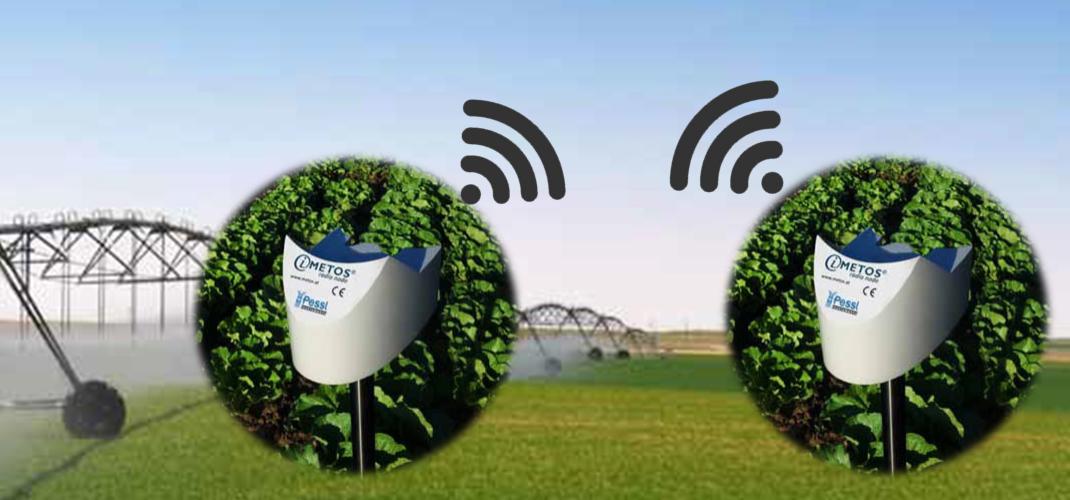

iMetos -RadioNode是一款小型、无线、电池供电的1拖多多点无线监测系统,采用主机控制,子站分布传输的先进模式,用于野外环境条件下土壤湿度、温度、降雨、流量、叶片湿度、相对湿度以及其它参数的采集,并通过一个交互式网状网络实时传送到基站,再通过基站将数据上载至因特网(GPRS、EDGE、UMTS、CDMA)。用户可以通过用户名和密码登陆www.fieldclimate.com平台查看数据。此外,该系统也支持手机(iOS或者Android)移动应用。一旦出现紧急情况(如结霜、干旱等),系统会通过短信向实时向用户预警。为了较好地使用iMetos RadioNode,需要配置固件版本3.3的RF访问点。

主机参数

传感器

1 风速、 1 叶片湿度、 1 雨量、 1 张力、 2 hygroclips (空气温度和相对湿度等5个数字输出 :自动传感器识别,支持传感器阵列(较多达60个传感器)

拓展传感器

无线点接入点或Sentek Drill & Drop 或较声传感器或2个额外传感器阵链连接 – Pessl Instruments bus总线节点

内存

8 MB 闪存

互联网连接方式

GSM – GPRS, EDGE, HDSPA, CDMA, UMTS, 卫星

报警

SMS,用户通过网络配置

尺寸(无传感器

41 cm L x 13 cm W x 7 cm H

重量(无传感器)

2.2 kg

测量间隔

5 分 (默认)

记录间隔

10-120 分(用户可选)

传输频率

用户可选

电池

6V, 4.5AH, 操作量程: -35 °C - 80 °C

太阳能面板

尺寸: 13.5 x 13.5 cm, 2 W太阳能面板

子站技术参数

外壳

 聚碳酸酯塑料抗紫外线外壳(防护等级IP67)

尺寸

 21 cm x 16 cm x 19 cm(H x L x W)重量:455 g(不含传感器 )

供电

 一个3.6 V锂原电池,19,000mAH(7年)

型号/类型

 Texas instrument RF CC120 模块整合了较低功耗的sub-GHz 收发器,集成晶体,内置稳压器,内置天线,使用免费的ISM频段2.4GHz,868MHz(SRD频段)美国,加拿大,澳大利亚,以色列915MHz亚洲,欧洲:433MHz

范围

 300 – 400 m(开阔地带,安装高度至少3 m(10 ft),高于作物、草和灌木等)

支持传感器

 Pessl instrument雨量筒(Art.No. IM523)或流量计l   Pessl instrument压力开关(Art.No. PS010)或者Pessl instrument叶片湿度传感器(Art.No. IM521CD)l   4个土壤湿度传感器(Watermarks,全线Decagon传感器)l   2个Pessl instrument温度传感器,如湿干球霜冻检测(Art.No. IM505CD)和空气/土壤温度(Art.No. IM5042)l   1个温湿度传感器(Art.No. A660611

主要功能

实时作物土壤墒情监测:通过低成本的田间终端工作站,自动化实时持续监测作物生长和发育;

综合的田间气象监测:记录一系列气象数据:光合有效辐射,空气温、湿度,土壤温度、湿度与电导率等;植物环境响应研究,如干旱、灌溉、施肥等生理研究。
