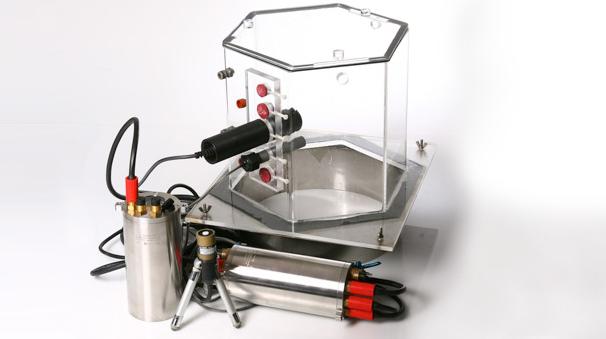

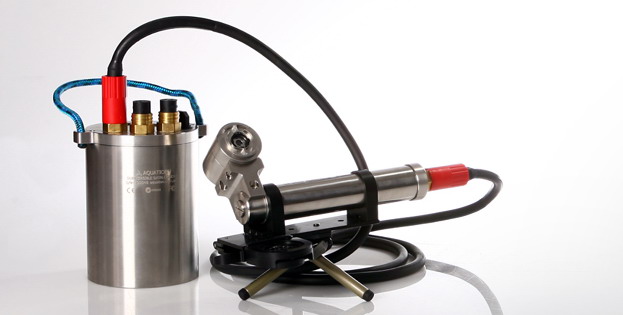

全防水自动开合型叶绿素荧光仪Shutter沉水植物、大型海藻、珊瑚等原位测量必备的仪器

Shutter是一款采用全防水自动开合型叶绿素荧光仪，无需干预就可以自动打开/关闭荧光叶室进行全自动测量，并配备全防水数据采集系统，可以在温室、田间、森林、高山、戈壁、湿地、湖泊、甚至海洋中对陆生植物、水生植物、大藻、珊瑚等进行连续监测，是植物光合作用连续监测的新突破！叶绿素a荧光作为光合作用研究的有效探针在上被广泛应用于植物生理学、植物生态学、农学、林学、园艺学、水生生物学等领域，与光合放氧、气体交换并称为光合作用测量的三大技术。 根据研究的需求，科研人员期待使用能够在水陆各种条件下实现对植物光合作用进行无人值守连续监测。叶绿素荧光测量的难点在于，若要有效测量Fo和Fm就需要在测量前进行一段5-20分钟的暗适应，而目前除了全防水自动开合型叶绿素荧光仪Shutter之外，尚未见其它任何品牌的叶绿素荧光仪能够解决暗适应和连续监测的冲突问题！

澳大利亚悉尼大学的John Runcie发明的全防水自动开合型叶绿素荧光仪Shutter解决了连续监测和暗适应的冲突问题，通过巧妙的创造性计了能够程序控制自动开闭的暗适应叶室，即可完全闭合进行暗适应测量，测量结束后打开叶室进行自然光照，该系统是全先进台水陆两用自开合调制荧光仪Shutter，并在植物生理、生态、农学、林学、水生生物学等领域得到广泛应用，出版了大量高水平研究文献，该仪器采用了较便携式设计。随着水生植物和珊瑚研究越来越受到重视，人们越来越关注水下原位叶绿素荧光以及光合作用研究。该设备功能较为强大并可在水下测量PAR、温度等指标，是一款强大的水生植物研究工具。PAM系列调制叶绿素荧光仪已成为光合作用测量的行业标准，是目前发表文献较多的光合测量技术。

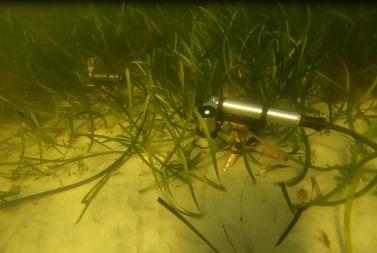

海底测量叶绿素荧光

海底自开合叶绿素荧光测量系统Shutter视频链接https://v.youku.com/v_show/id_XNDMwNDMzNDA3Mg==.html?spm=a2h3j.8428770.3416059.1

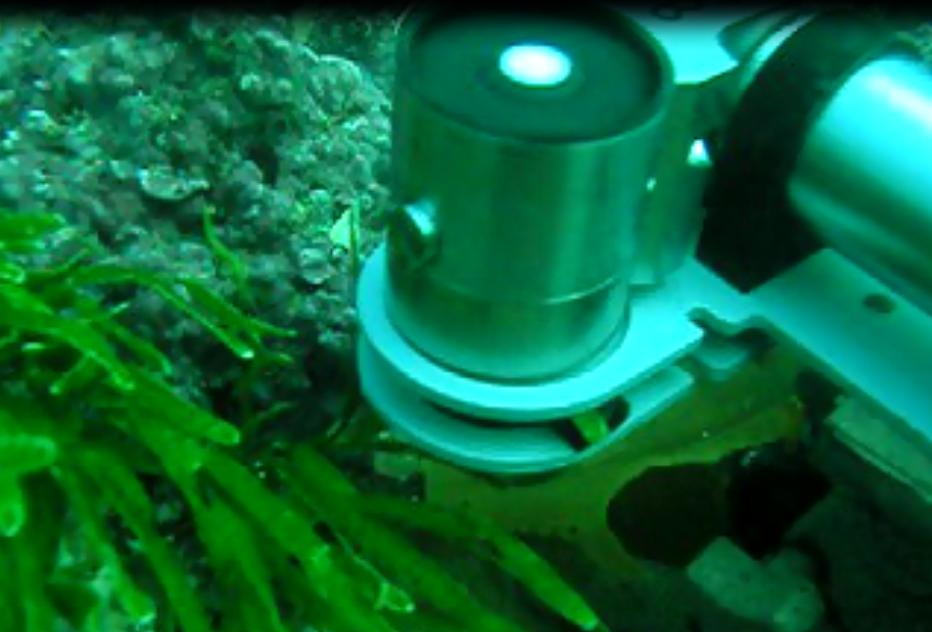

水下打开过程

水下关闭过程

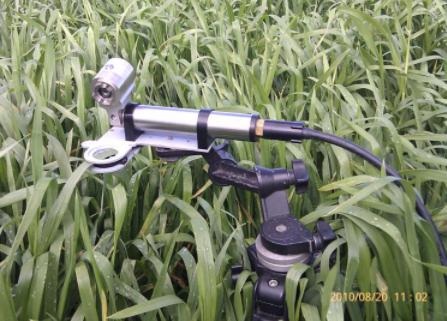

陆地植物叶绿素荧光测量

技术特点

1.全自动开合叶室，程序控制叶室闭合进行暗适应测量

2.程序控制测量叶绿素荧光诱导曲线、快速光曲线、弛豫动力学等的自动测量

3.无人值守长期连续监测

4.利用全自动开合叶室，在野外有效测量Fo’

5.整套系统全防水设计，耐受50 m水压

6.同时适用于陆生植物和水生植物

7.野外或水下触发式测量，操作简单

8.带自动增益和自动调零功能，保证较佳的测量设置

9.测量头集成cosine校正的辐照度传感器，用于PAR的有效测量

10.电池供电，可连接太阳能板

11.可连接电脑操作

12.界面友好的操作软件，可编辑特定测量程序

13.增加数采可以扩展到15个传感器同时测量

14.外壳可选316不锈钢材质或acetal工程塑料材质

备选

多通道: 1 -3 传感器或多路分路器 7、11 、15个传感器

水下或陆地: 316 不锈钢（水下使用）；陆地轻便 acetal 材质

长寿命数据采集装置：水下数据采集器，备选单或双电池包

其它传感器：水下数据采集器可连接其它水下传感器以及水下呼吸系统

测量参数

Fo, Fm, Fv/Fm, F, Fm’, △F/Fm’, Fo’, qP, qL, qN, NPQ, Y(NPQ), Y(NO), rETR, PAR, T等

可在线监测水生植物、大型海藻、珊瑚、藻垫等的光合作用变化

功能强大，特别适合水下操作，可潜水测量，可在岸/船上连接电脑遥控操作

应用领域

水生生物学，海洋与湖沼学，珊瑚研究，植物生理生态学，环境科学，生态毒理学，微藻生物技术，水下光谱测量。

Runcie JW, Paulo D, Santos R, Sharon Y, Beer S. & Silva J. (2009) Photosynthetic Responses of Halophila stipulacea to a Light Gradient: I – In situ Energy Partitioning of Non-photochemical Quenching. Aquatic Biology 7: 143-152

Runcie, J.W. and Riddle, M.J. (2011) Distinguishing downregulation from  other nonphotochemical quenching of an Antarctic benthic macroalga using in situ fluorometry. European Journal of Phycology 46(3): 171-180

Runcie, J.W. and Riddle, M.J. (2012) Estimating primary productivity of marine macroalgae in East Antarctica using in situ fluorometry. European Journal of Phycology 47(4): 449-460

Dudley, B.D., Hughes, R.F. and Ostertag, R. (2014) Groundwater  availability mediates the ecosystem effects of an invasion of Prosopis pallida. Ecological Applications 24(8): 1954–1971

Procaccini, G., Ruocco, M., Marín-Guirao, L., et al. (2017). Depth-specific fluctuations of gene expression and protein abundance modulate the  photophysiology in the seagrass Posidonia oceanica. Scientific Reports 7:42890
