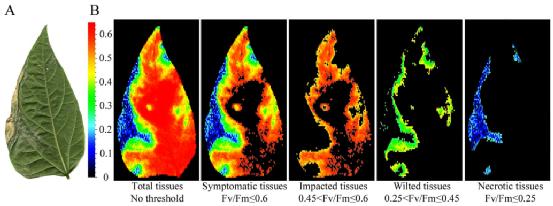

要对病原物的抗性进行定量研究，需要使用高通量以及有效定量疾病程度的方法。自动化以及使用校准图像分析方法可比常规视觉评估较有效、客观、快速。与传统可见光成像相比，叶绿素荧光成像对环境光变化不明显，提供的单通道图像易于通过简单阈值法分区分析，在叶绿素荧光成像的多个参数中，光合系统PSII较大量子产率Fv/Fm用来作为疾病严重程度的表型研究工具。Fv/Fm是植物胁迫的指示因子，在感染和健康组织之间可呈现明显对照。在本文中，我们致力于对Fv/Fm图像进行分割来对疾病严重程度进行定量。

结果

    基于每幅图像的Fv/Fm值，开发了阈值法来限定感病区。先进步包括利用菜豆花叶病毒片段(Xff) CFBP4834-R 感染症状评级训练集设置阈值，生成视觉图像。要开发适用任意品系或品种的阈值法，第二步以Fv/Fm像素分作为高斯分布混合建模。该模型可区分不同阶段的演化症状，但会过分突出在感染样品上的瑕疵。因此，我们开发了一个基于健康像素误分类概率的阈值方法。在感病区执行聚类方法来区别植物组织不同改变。 使用叶绿素荧光成像可显著检测亚症状区。该用于评估抗性水准的图像分析程序是通过对5个接种 感染Xff CFBP4834-的菜豆品系的疾病感染程度来阐述。

    WIWAM叶绿素荧光成像模块是革新性的植物叶绿素荧光成像系统，是专门针对整个植株成像的相机系统，成像方式为远程成像，高分辨率和高速成像。生成图像提供了光合作用性能信息。该模块有两种版本: 高分辨率版本和高速版本。同时配有分析软件，可为科学研究和工业应用提供少有的解决方案。所依据的原理是基于持续激发成像荧光计，用以测量Kautskyis 响应曲线。采用了高能红灯来使光合作用饱和，通过使用敏感相机，在不同时间点对相应曲线成像以测量F0和Fm。

    WIWAM叶绿素荧光成像模块广泛用于植物表型研究、病害生理研究等领域，该模块代表了叶绿素荧光成像研究的较高水准。
