WIWAM叶绿素荧光成像模块的LED直接激发荧光图像，可通过计算Fv/Fm对植物健康、胁迫进行成像。在很短时间间隔内(≈800ms)，拍摄多幅图像。系统会计算每个像素的荧光图Fv/Fm，成像图像与PSII光化学量子产量相关。该技术先进性在于短时可对整个植株的光合参数成像，可在肉眼无法发现前检测出来。

该多光谱叶绿素荧光系统有6个不同光学滤波轮。配有滤波轮，可生成以下图像

独立红、绿和蓝图

叶绿素吸收图

花青素吸收图

近红外图像

该多光谱叶绿素荧光成像系统可利用6位滤波轮拍摄图像。彩色会利用红色、绿色以及蓝色信息。软件可重新构建图像形成3x14bit彩图，空间分辨率为1.4MP。植物含叶绿素部分会显示荧光。该特征用于将该植物与背景区分。仅使用彩图显示荧光的像素，可计算出新图像，显示去除背景的新图像。利用植物红、绿、蓝彩色信息，可计算颜色变化，如黄化以及变棕色。也可能将植物显示深绿的部分标示出来。

    不同红、绿、蓝图构建彩图（水稻）               显示叶绿素荧光的图像用于将植物与背景区分

与背景分离彩图（利用显示叶绿素荧光的像素

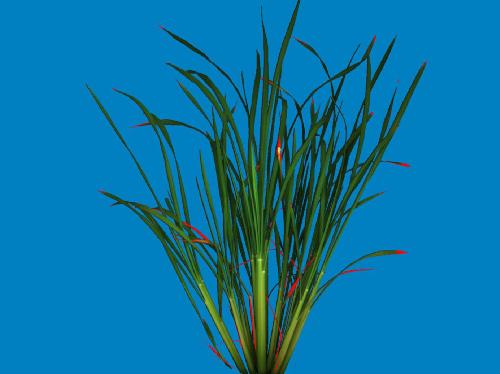

显示植物彩色重叠图，显示红色或棕色 (假红色)

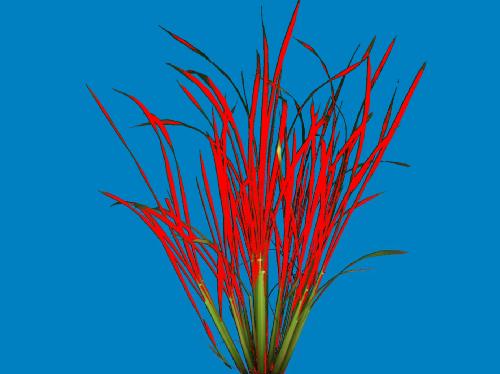

图像显示深绿色的植物彩图重叠（假红色)

WIWAM叶绿素荧光成像模块优点

常规RGB彩色相机为8bit相机。该系统采用了14bit相机。以下是两个相机比较测量精度: 常规RGB相机:28=256（每色灰度值）

叶绿素荧光成像模块:214=16.384（每色灰度值）

该计算显示此叶绿素荧光成像模块与常规相机相比，彩色精度为其64倍。这对检测叶片黄花非常重要。

结论

叶绿素荧光成像模块可拍摄高分辨率彩图，利用叶绿素荧光信息将彩图与背景分离。显示特点颜色植物部分可着重标示为彩图上的重叠。
