经济便携式植物表型成像系统和解决方案

发表时间:2022-06-07 16:11:50点击:613

来源:北京博普特科技有限公司

分享:

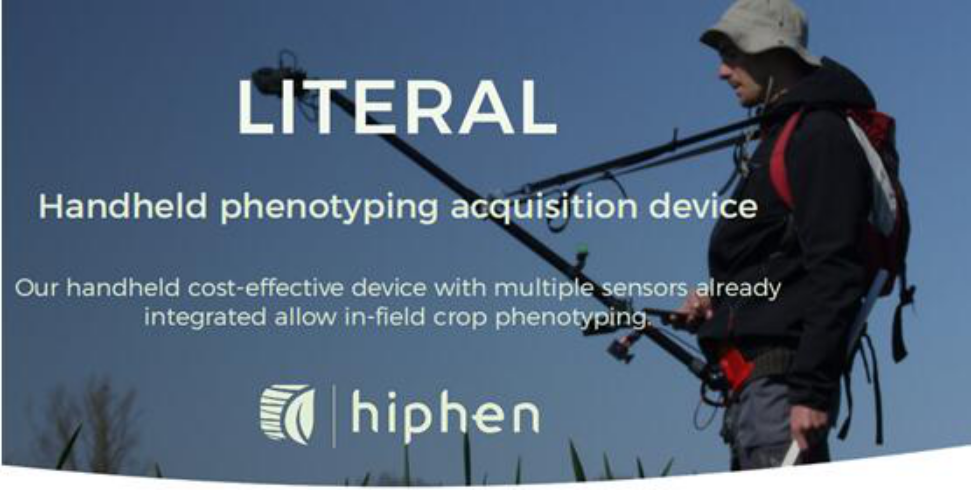

1.LITERAL便携式植物表型成像系统

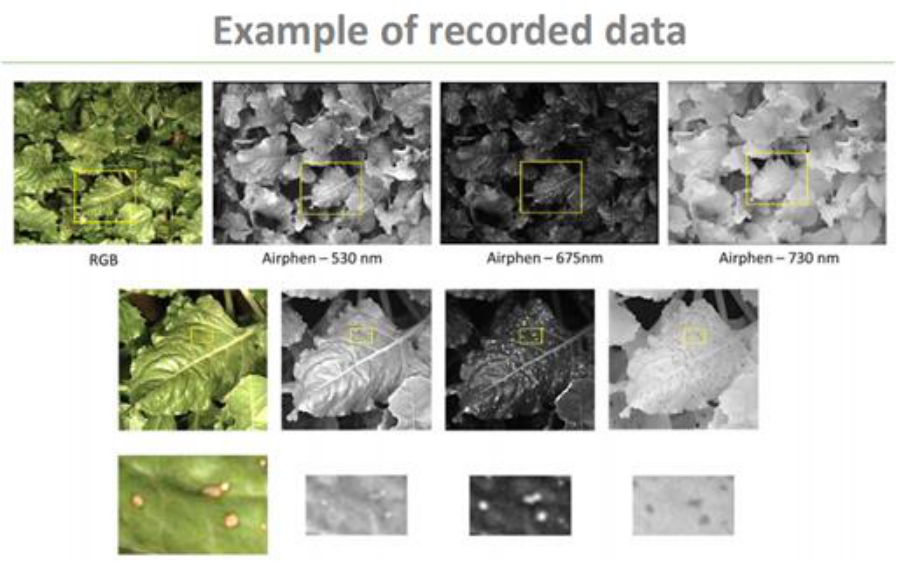

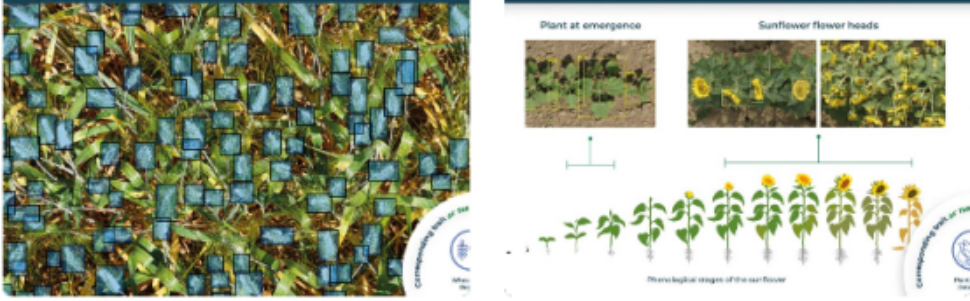

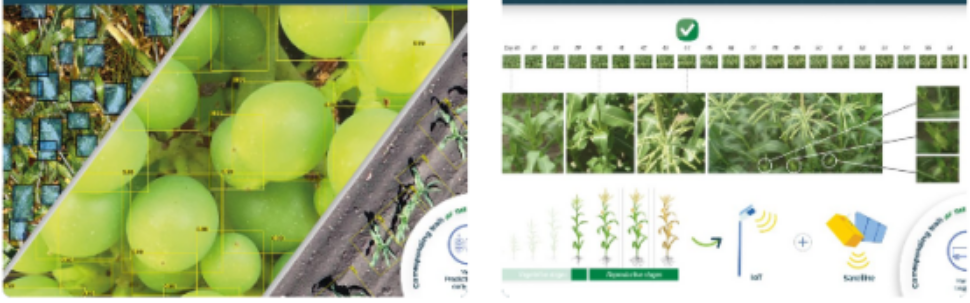

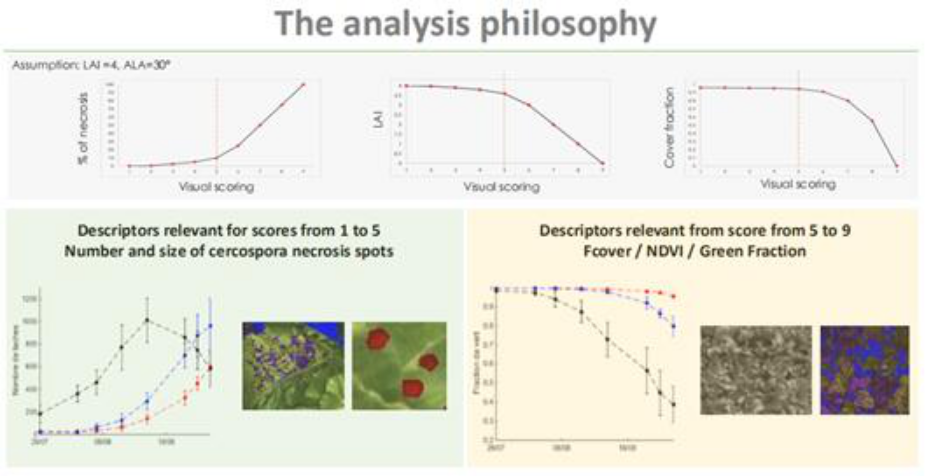

Hiphen公司是创新型性企业,总部位于Avignon,所开发的多光谱系统以及数据分析平台用来监控植物表型,目前Hiphen公司开发的系统已经远销到世界各地。数字农业和技术的出现极大的提升了效率、降低了植物监测的成本。Hiphen公司致力于为第四次农业革命提供的植物表型数据分析平台,同时开发了搭载在无人机、手持设备以及移动车辆上的多光谱成像系统,该技术可帮助人们更好研究植物。例如Airphen多光谱表型成像系统可用来实时监测玉米,例如如何处理干旱,要处理上万株植物,肉眼无法满足通量要求。为满足客户需求Hiphen公司集中公司技术力量开发了稳定提供数据服务的平台,服务世界各国客户。

法国Hiphen公司隆重推出了便携式植物表型成像系统,测量植株高度可达3m,可整合RGB、激光雷达、多光谱等各种传感器,将田间表型研究成本拉到了一个新维度。

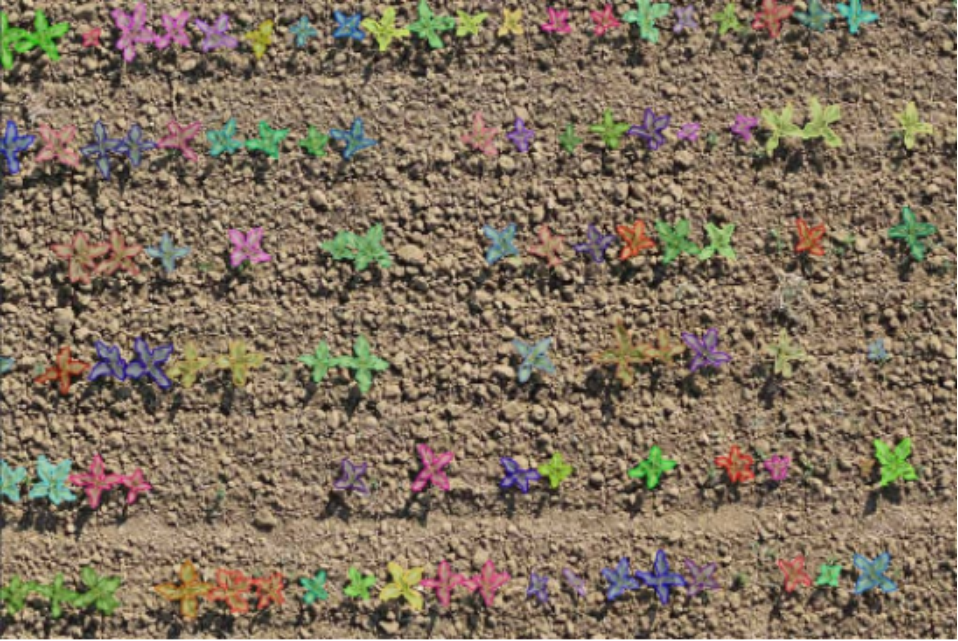

该便携式高效率植物表型成像系统重量轻、功能强大,可集成多种表型传感器,可快捷、便携进行植物田间表型研究。系统有多种备选传感器,标配RGB可见光模块和多光谱成像模块,适于野外作物表型特征提取和分析。系统配置有专用配套光照系统,提供多项表型参数输出,例如可计算数十种植被指数、LAI、叶绿素含量算、植株数、器官数等,设备上还配有自动设置装置,备选2种地理信息设置,数据获取界面友好,从而进行有效表型数据处理。系统专门配有可调支撑杆,植株测量高度可达3m。电池为肩背设计,续航工作时间可达10个小时, 电池为所有摄像机和采集盒供电,从而保证了全天检测的电源。该表型装置还安装有RTK定位系统,通过平板或计算机界面测量规划与设置。所有的传感器都连接在一个采集盒上,采集盒可以触发摄像头,存储数据,并与平板电脑进行通信。平板电脑可以通过用户友好的图形界面定义测量场景。测量场景详细显示传感器配置、试验计划和每个小区中的测量数量。现场轻松使用,并确保正确引用每个获取的图像和元数据所有采集数据与其它高通量表型采集设备获取数据兼容,可用于云数据平台(cloverfield)的数据分析。








2.VideometerLite便携式多光谱成像系统

Videometer Lite采用了LED频闪光源系统,有效组合了7个波长测量,并生成图谱合一的融合光谱图像,每个像素对应一个不同反射光谱。该设备包括可见光以及NIR近红外波段,用于作物、食品、植物病害表型等研究。

便携式多光谱表型成像系统主要功能

多光谱成像结合可见光成像和光谱成像优点

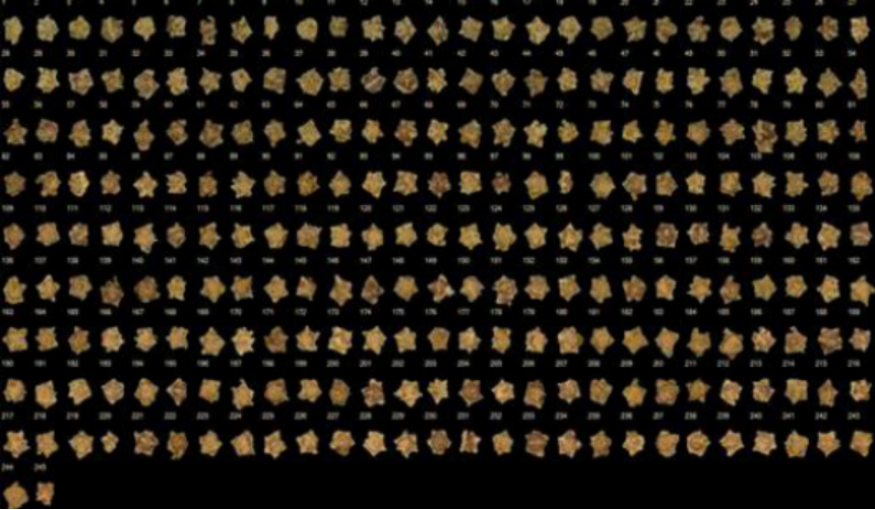

对种子、病害表型成像

便携设计,方便带到温室或野外使用;搭载机动车、可伸缩测量杆、系统集成传感器

标准校准功能,数据可重复

经验丰富的专家根据应用经验设计的软件,操作简单,解决农业应用中遇到的问题

内置颜色校正

标配7个光谱波段,并不断升级中

产品说明

该系统也可以对细菌、真菌、虫卵等进行高通量成像测量,进行毒理学或其它研究,用于食品谷物、作物、肉品等等进行精确、全面品质检测。Videometer系统生成图片可用其它分析系统进行分析,如Matlab等。考虑到VideometerLab Lite可能需要经常带到温室、野外或其它地方进行测量,因此它被设计成可便携携带的样式。

VideometerLite的工作软件由Videometer公司强大的生物信息学和软件团队开发,充分考虑在实际应用的需求,操作简单,功能强大。Videometer还在不断研究、升级新算法,适合各种需求。

Videometer Lite便携式种子表型多光谱成像系统通过测量种子在7种不同波长(波长范围405-850nm)的LED频闪光下的成像来获取有用的信息。这些图像可以独立分析使用,也可以叠加起来合成高分辨率的颜色图像。基础整合模块,含7个波段多光谱成像系统。软件可进行颜色校准,标签识别,灰度图转换等。

便携式多光谱表型成像系统应用领域

表型性状分析/挖掘,基因型-表型关联

农业育种

园艺学、农业信息学

果实品质分析

植物病理研究

生物量分析

种子萌发研究

抗逆研究

案例应用

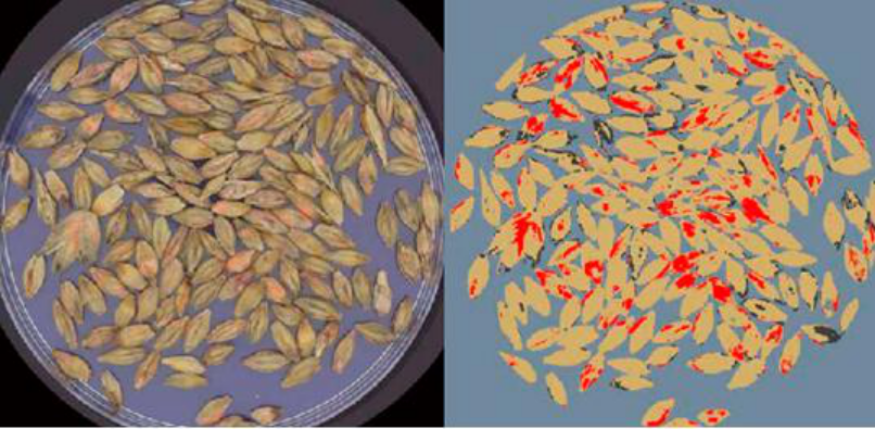

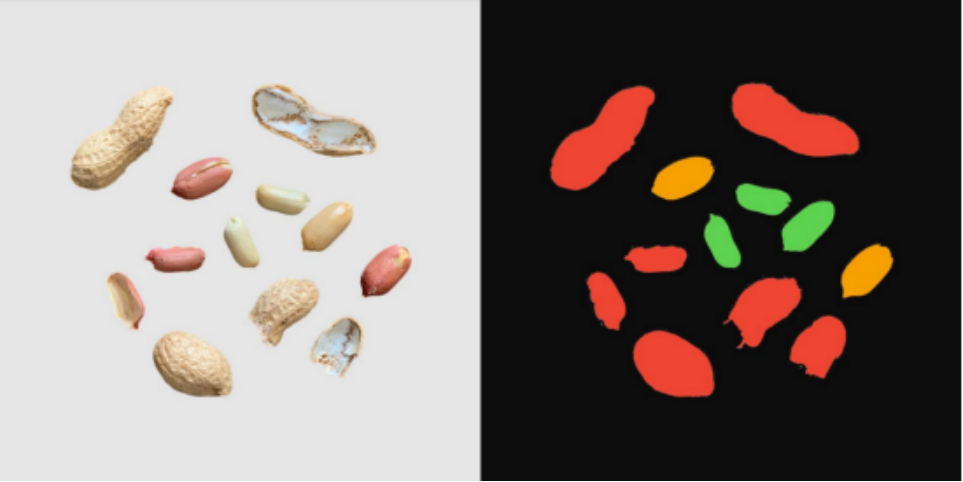

由叶绿素/成熟度区分种子



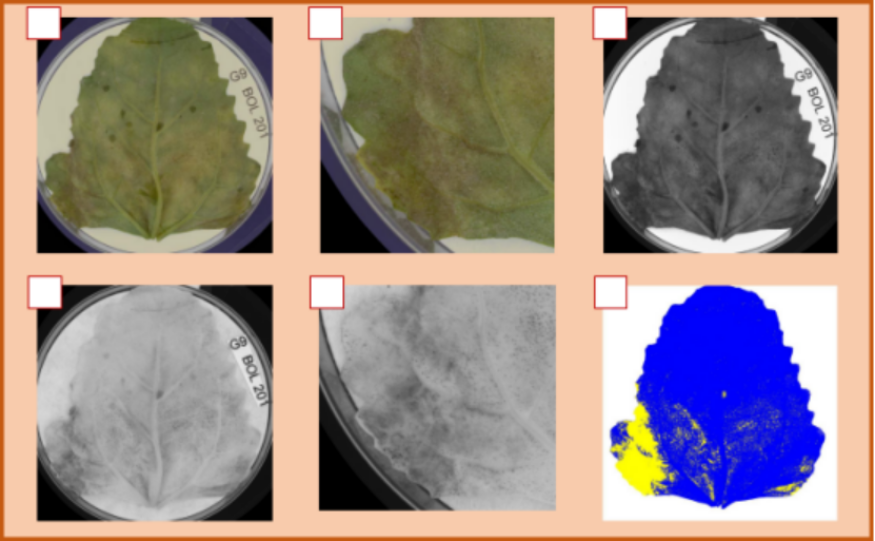

图4(A) sRGB图像。(B),490nm(蓝光),(C),570nm(黄色),(D) 转换,(E)和(F),2种类型定量分割。


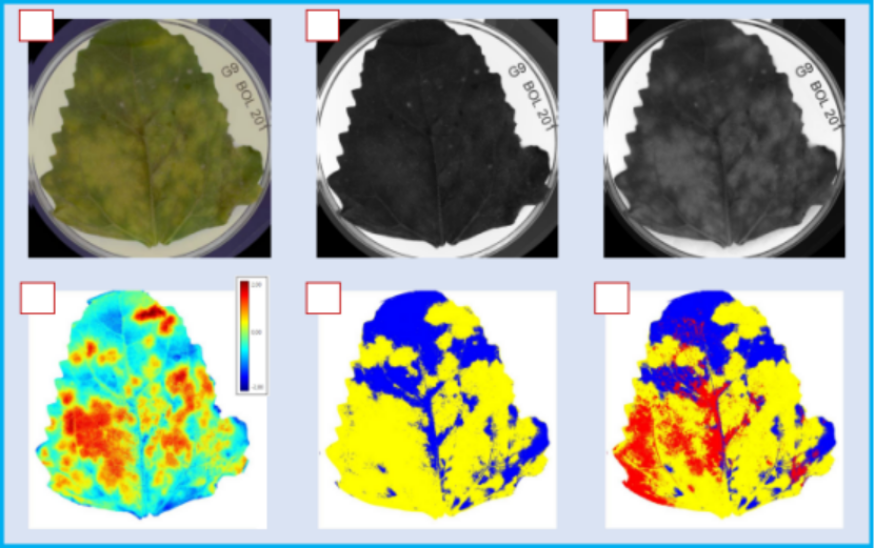

图5(A) sRGB 图像,(B)490nm(蓝光),(C) 570nm(黄色),(D)转换,(E)定量分割

3.BLACKMOBILE便携式高光谱成像系统

HAIP是高光谱农业成像平台简称(Hyperspectral Agricultural Imaging Platform)。该系统普遍采用轻便设计(仅280g-1.5kg左右)、内置高性能计算机、性价比高、用户友好等特点。HAIP公司由来自德国的遥感、机器视觉和人工智能、光学和机械电子领域专业人士创建,核心团队拥有全面的专业经验:如机电一体化、深度感官、纳米光学技术、计算机科学、机器学习、财务销售、景观生态、远程遥感背景等。HAIP公司已在欧美市场获得巨大成功。HAIP设备的一个重要应用领域是植物表型和育种领域,可用该工具对植物品系、病虫害等进行客观评估。

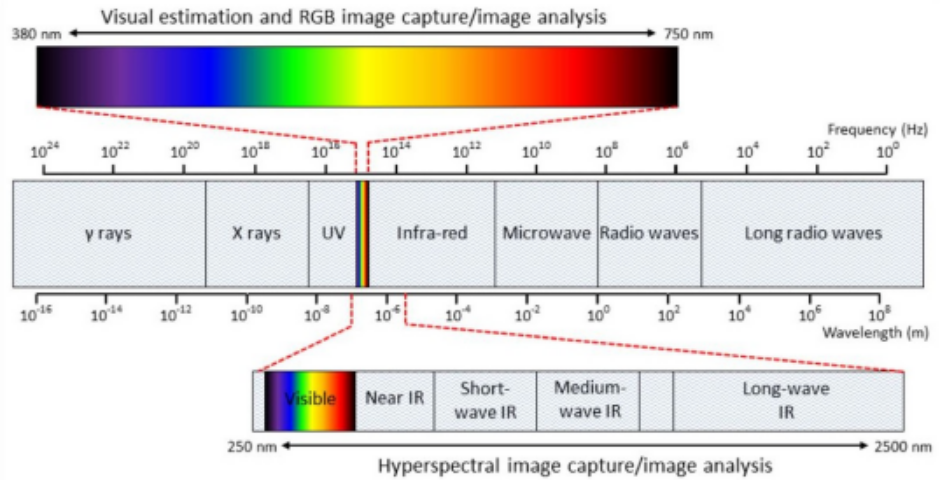

电磁辐射波段

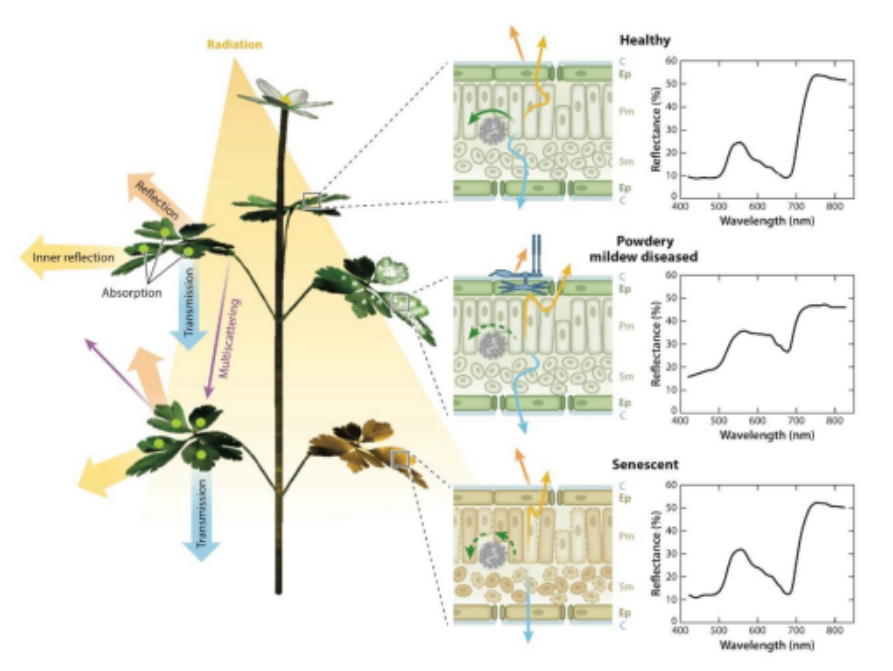

植被反射


HAIP Solutions 公司的BlackMobile高光谱成像系统是一款智能手持式涵盖可见光和近红外波段范围的高光谱成像系统,可轻松、快速获取光谱数据,实现现场分析。相机集成了独有的宽带LED照明单元,无需外置光源,适合各种环境。该系统RGB分辨率:3840 * 2160 px,光谱分辨率:640 * 480 px。


系统配有大触摸屏,用户界面简洁,确保了实践应用。无需深度专业知识即可使用相机或解读结果,系统采用即用设计,处理结果可在屏幕上显示

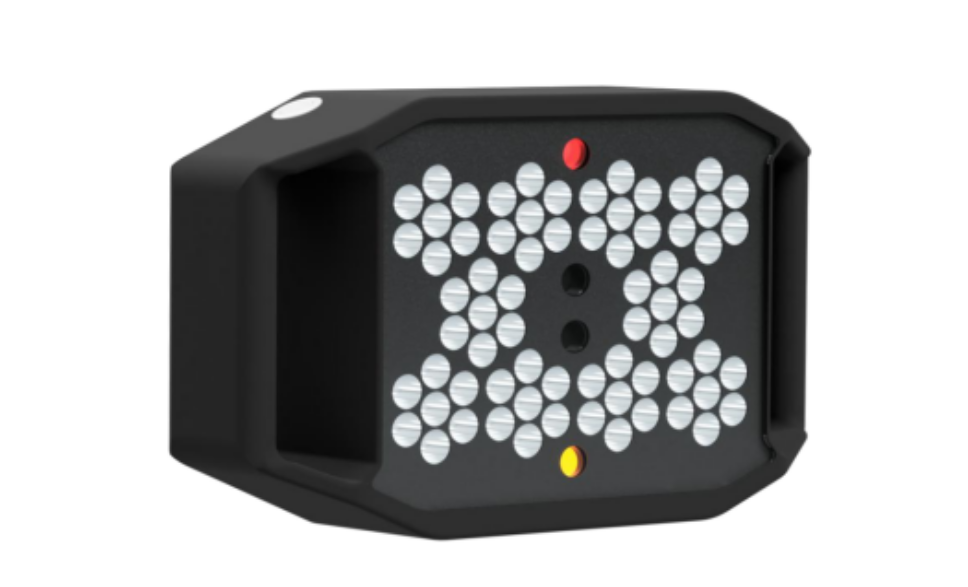

BlackMobile 背面:宽带LED照明

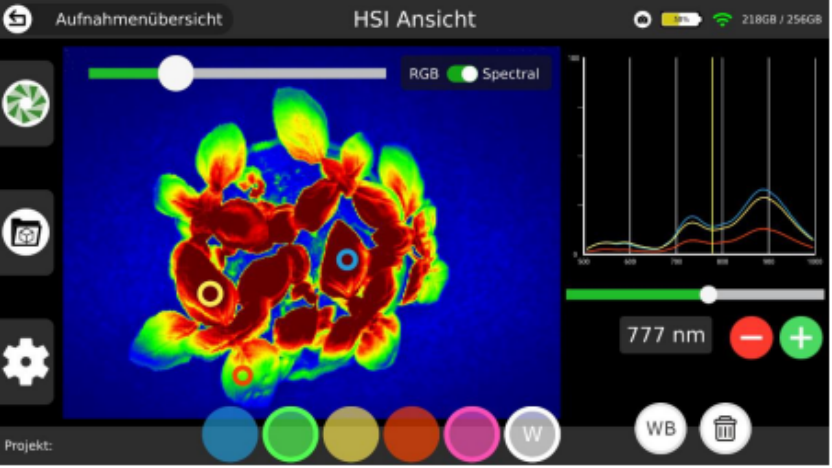

BlackMobile 软件正面面版图

特点

智能便携高光谱成像系统

测量迅速、易于使用

集成宽带LED照明单元

VNIR (500-1000 nm) HSI 与4K RGB

NIR范围高信噪比系统配有大触摸屏,用户界面简洁, 确保了实践应用。无需深度专业知识即可使用相机或解读结果,系统采用即用设计,处理结果可在屏幕上显示。

100 光谱波段

7“ 触摸屏显示

内置高性能GPU 用于数据处理

光谱特性

波长范围:500-1000nm

波段数量:100

光谱分辨率:5 nm

光谱采样:5 nm

空间性质

RGB分辨率:3840 * 2160 px

光谱分辨率:640 * 480 px

光学特性

视野(FOW):22 * 16.5 cm ( 50 cm)

传感器特性

传感器:CMOS

辐射分辨率:10 bit

积分时间(立方体):<3秒

数据尺寸(原始):120 MB/ 数据立方体

相机特性

连接:USB-C, WIFI

操作温度:0 - +30°C

保护级别:IP 64

功耗:20V / 5A USB-C PD

尺寸:250 * 165 * 70 mm

重量:1500g

便携式高光谱成像系统优势

无需高光谱专业经验。系统用户界面会对成像步骤进行指导,确保数据品质。

高光谱传感器提供的100个光谱通道的空间分辨率为640*480像素,波长范围500-1000nm。

可单独选择所需光谱范围。要进行图像归档,使用了4K高清RGB传感器(8 百万像素),屏幕可同时显示RGB实时流。这可帮助用户在所有时间关注测量的图像细节。

BlackMobile可通过USB-C端口外置电源适配器 或移动电源充电。通过USB或WIFI远程连接、计算机可远程控制BlackMobile成像系统,采集、研究和输入数据。

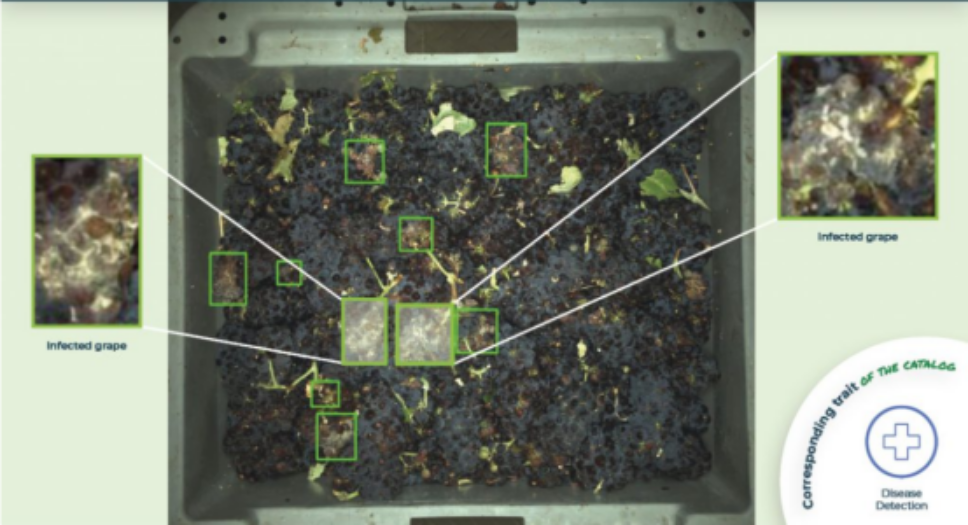

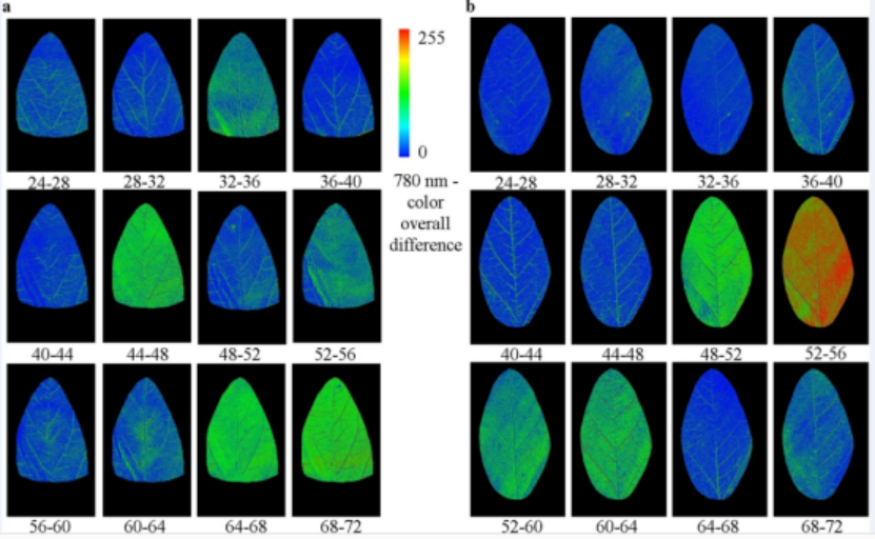

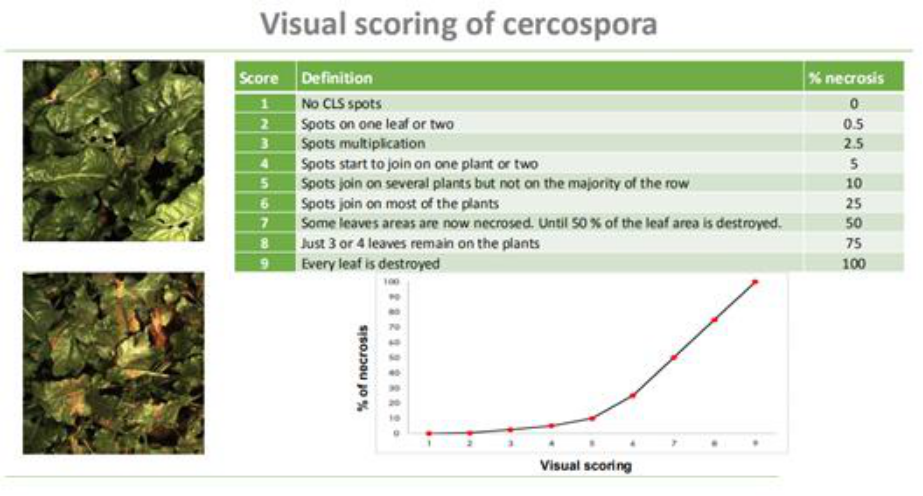

部分应用案例



北京博普特科技有限公司是多家便携式表型成像产品总代理,全面负责其系列产品在中国市场的推广、销售和售后服务。
